PC 부재 접합기구
Union P.C 공법
Union P.C Method
공법 개요
1. 분할 제작된 프리캐스트 부재를 커플러 타입의 PC JOINT를 이용하여 강결 접합(주철근 연결)하는 공법 2. 기존 HINGE 연결 공법으로 적용할 수 없는 대규모 박스 칼버트, 터널(복선 개착 터널, 피암(섬) 터널, 생태 터널), 옹벽, 교대, 교각 등 다양한 구조물에 프리캐스트 공법 적용이 가능 3. 프리캐스트 부재를 접합시킬 목적으로 개발된 접합 기구로, 제품 제작 시 설치된 ANCHOR 철근을 연결하는 커플러 4. 나사식 구조이나 설치 시 발생하는 시공 오차 흡수 가능 5. 구조적 신뢰성 및 시공성이 우수한 커플러
[특허 제10-0535374호] [국토교통부 신기술 제606호]
주요 특징
나사식 PC 철근 장치로 부재 간 정밀 접합
기계 성능 및 콘크리트 매입 시험으로 검증된 구성
현장타설과 동일한 구조계로 신뢰성 확보
힌지 연결의 구조적 결함·비경제성 해소
PC 조인트 부재로 일체형 이상의 역학 성능 확보
휨·전단강성, 반복하중, 수밀성까지 인증된 성능
다양한 구조물에 적용 가능, OSC 적용 적합

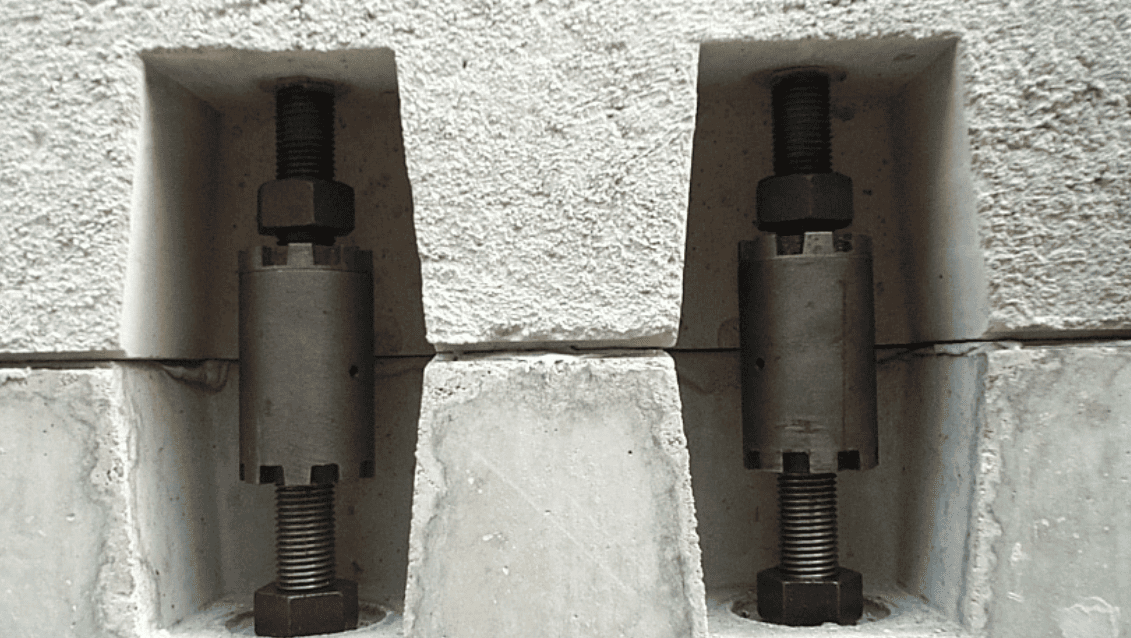

시공 사례

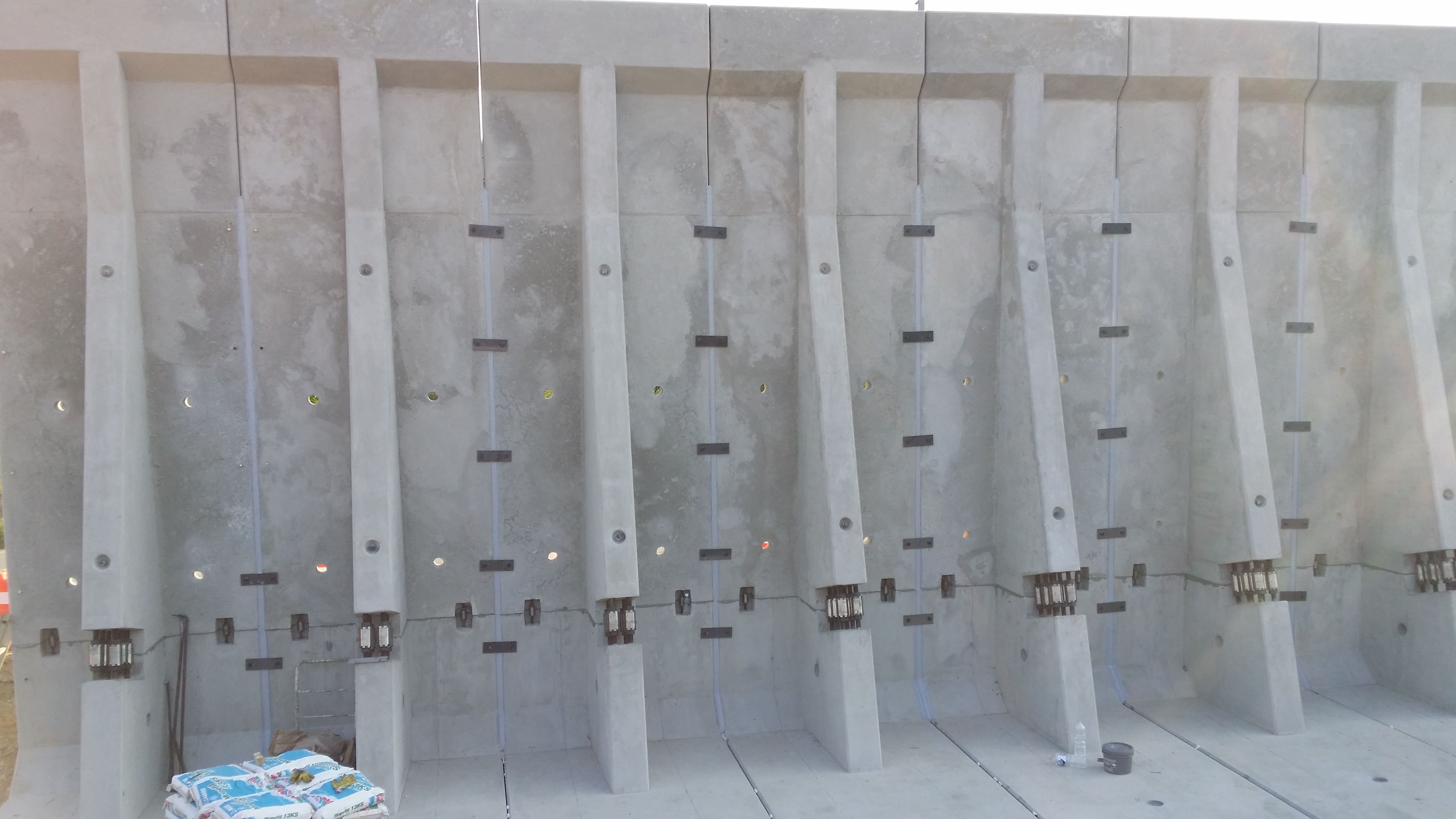

클릭하여 확대
클릭하여 확대
클릭하여 확대
클릭하여 확대
클릭하여 확대
자주 묻는 질문
Union P.C 공법이란 무엇인가요?
Union P.C 공법(Union P.C Method)은 분할 제작된 프리캐스트 부재를 커플러 타입의 PC JOINT로 강결 접합(주철근 연결)하는 범용 접합형 PC 공법입니다. 기존 힌지 연결로는 적용이 어려운 대규모 박스 컬버트, 터널(복선 개착·피암·생태 터널), 옹벽, 교대, 교각 등 다양한 구조물에 프리캐스트 공법을 적용할 수 있습니다.
Union P.C 공법의 접합 방식은 어떤 특징이 있나요?
제품 제작 시 설치된 앵커 철근을 커플러로 연결하는 나사식 구조로, 설치 시 발생하는 시공 오차를 흡수할 수 있어 구조적 신뢰성과 시공성을 함께 확보합니다.
기술 사양
특장점
주요 특징
- 분할 제작된 프리캐스트 부재를 접합시키기 위해 개발된 PC용 철근 이용 장치
- 나사식 구조이면서 오차를 흡수할 수 있고, 기계적인 음장치 자체 성능 및 콘크리트 매입 시험을 통해 구조적 성능 확인
장점
- 작업이 단순 반복적이고 사전 공장 제작으로 공사 기간 단축 가능
- 품질 관리, 안전 관리 우수
- 다양한 구조물에 적용이 가능: 옹벽, 박스, 기둥, 지하주차장, 물류센터 등
- 현장 공정을 최소화한 OSC, 친환경 구조물 공법
공법 비교
| 구분 | Union P.C 공법 | 현장타설공법 |
|---|---|---|
| 공법특징 |
|
|
| 장단점 |
|
|
| 검토내용 |
|
Union P.C 시공순서
- 시공 1

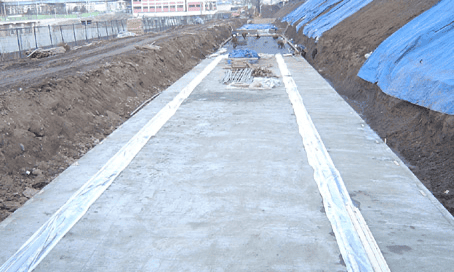

버림 콘크리트 설치 - 시공 2

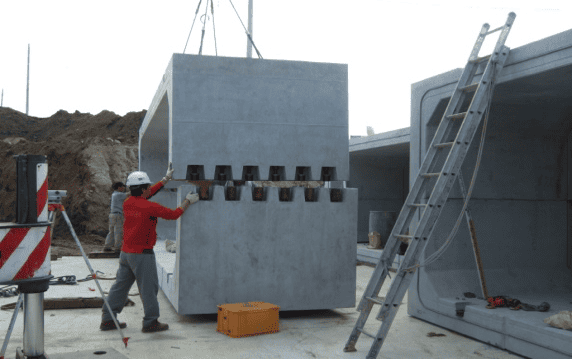

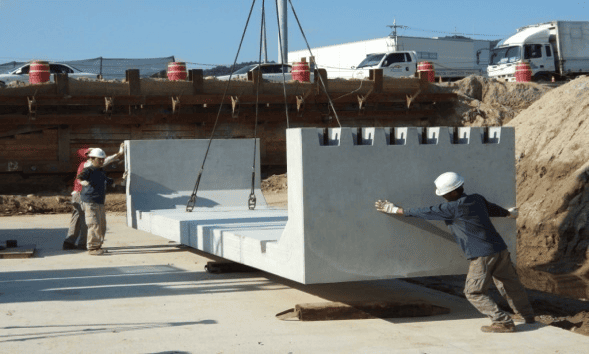

저판 설치 - 시공 3

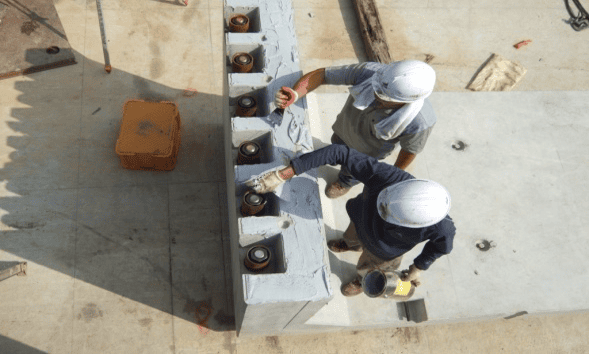

접한면시공(에폭시, 전단키) - 시공 4

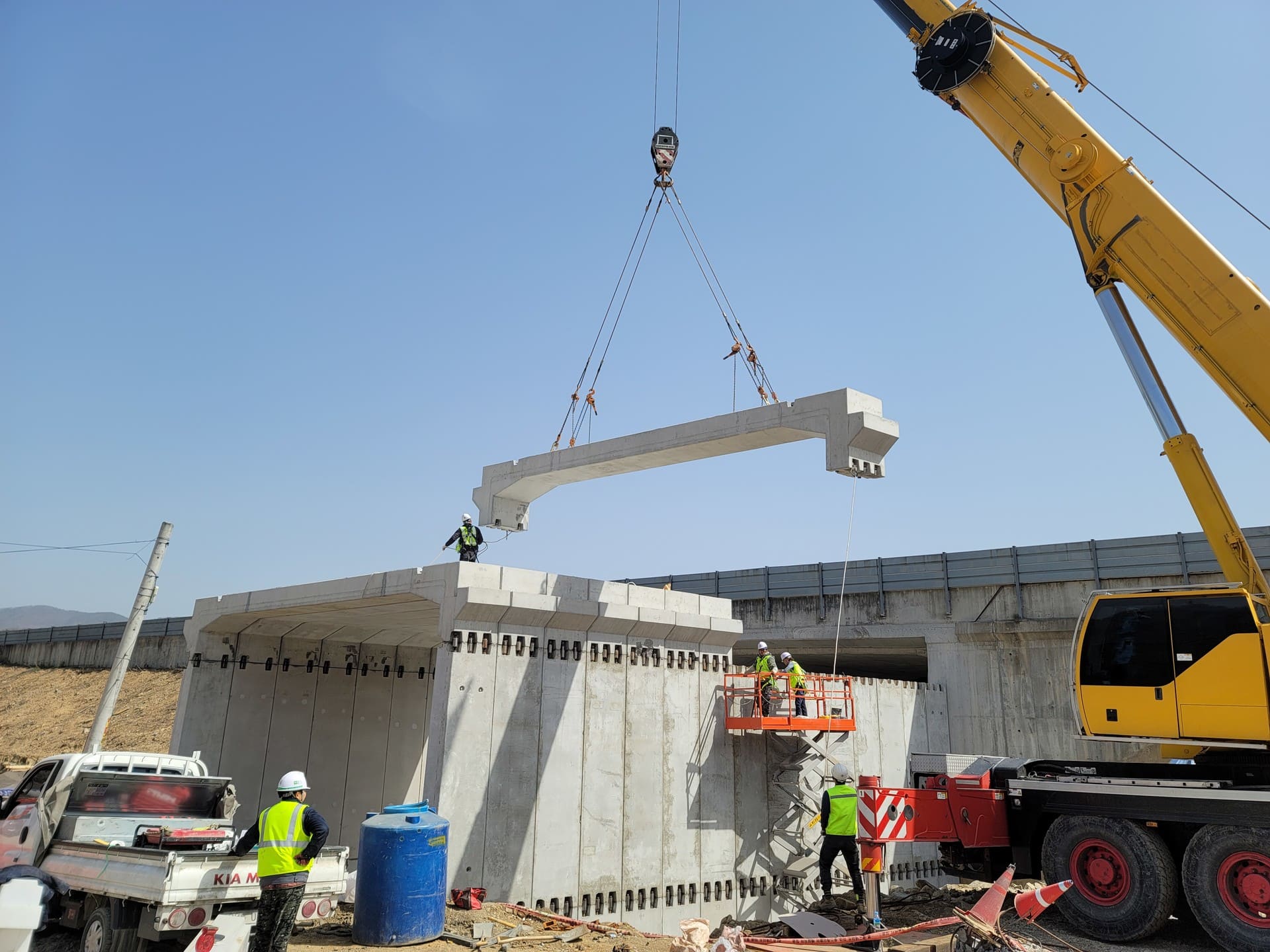

상판 설치 - 시공 5

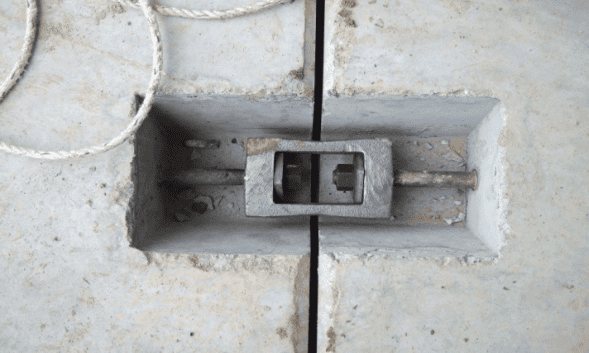

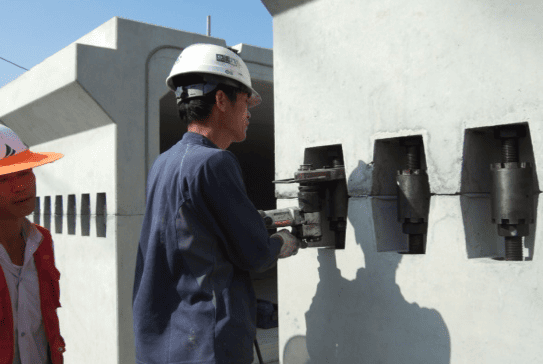

P.C JOINT 조립 - 시공 6
종방향 JOINT 조립 - 시공 7

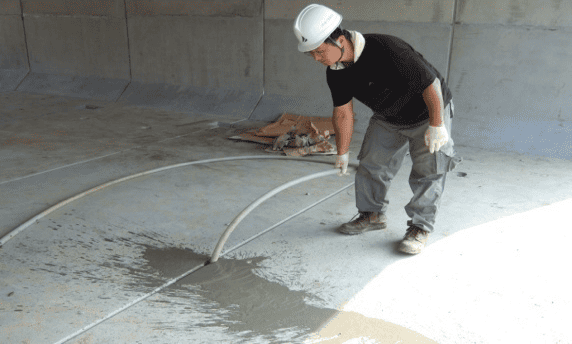

저판 하부 몰탈 충진 - 시공 8

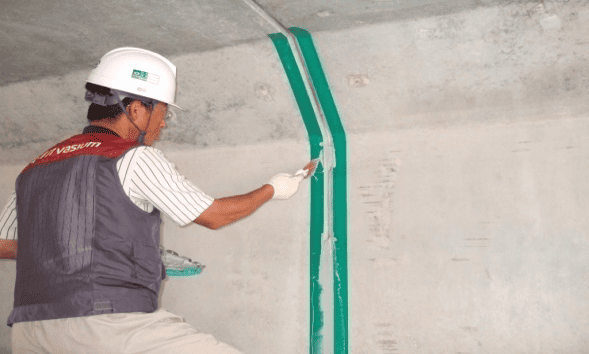

종방향 접합부 실런트 작업 - 시공 9

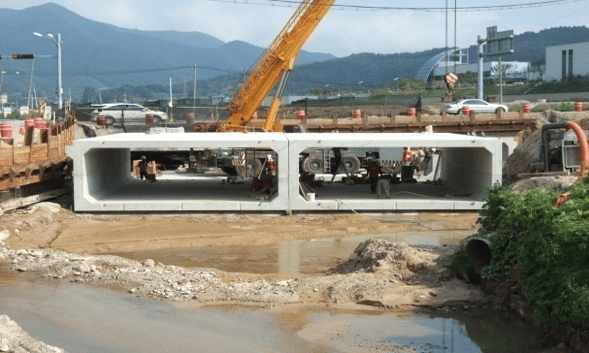

시공완료
프로젝트
영동선 안산~북수원간 확장(개량)공사(2공구)
Union P.C
위치: 경기 수원시 권선구 오목천로 76 (오목천동) | 발주처: 한국도로공사 | 공사기간:
