모듈화로 빠르고 유연한 교량 시공
Union Bridge 공법
Union Bridge Method
공법 개요
세그먼트 형태의 공장 제작된 BOX형 분절 거더를 링크 플레이트와 스터드 볼트 핀에 의해 일체로 결합시켜 급속 시공이 가능한 가교 공법입니다. 설치/해체가 빠르고 확장성이 우수해 임시 가설 교량, 복공판 겸용 가설 교량, 긴급 복구 교량, 영구 교량 등으로 활용됩니다.
[특허 제10-0662207호]
주요 특징
모든 부재가 모듈형으로 제작되어 조립 용이
스팬, 폭, 하중 조건에 따라 맞춤형 조립 가능
설치·철거가 간단하고 공정 속도 빠름
긴급 복구, 임시 교량, 공사용 가교에 최적
폭 확장·지간 연장이 쉬워 향후 확장성 우수
핀·볼트 체결로 현장 용접 없이 시공 가능
전동 공구만으로 설치 가능, 시공성 뛰어남

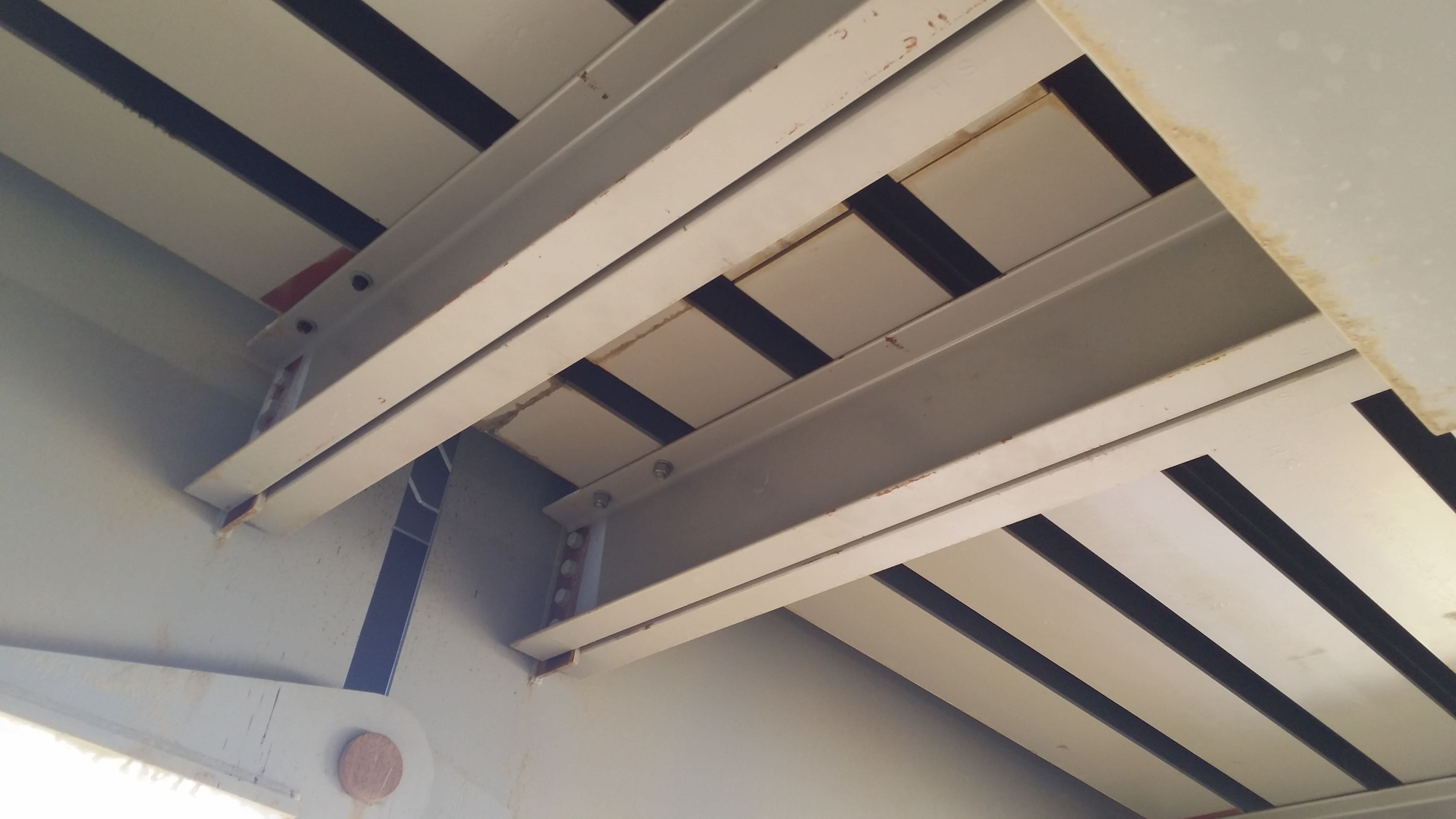

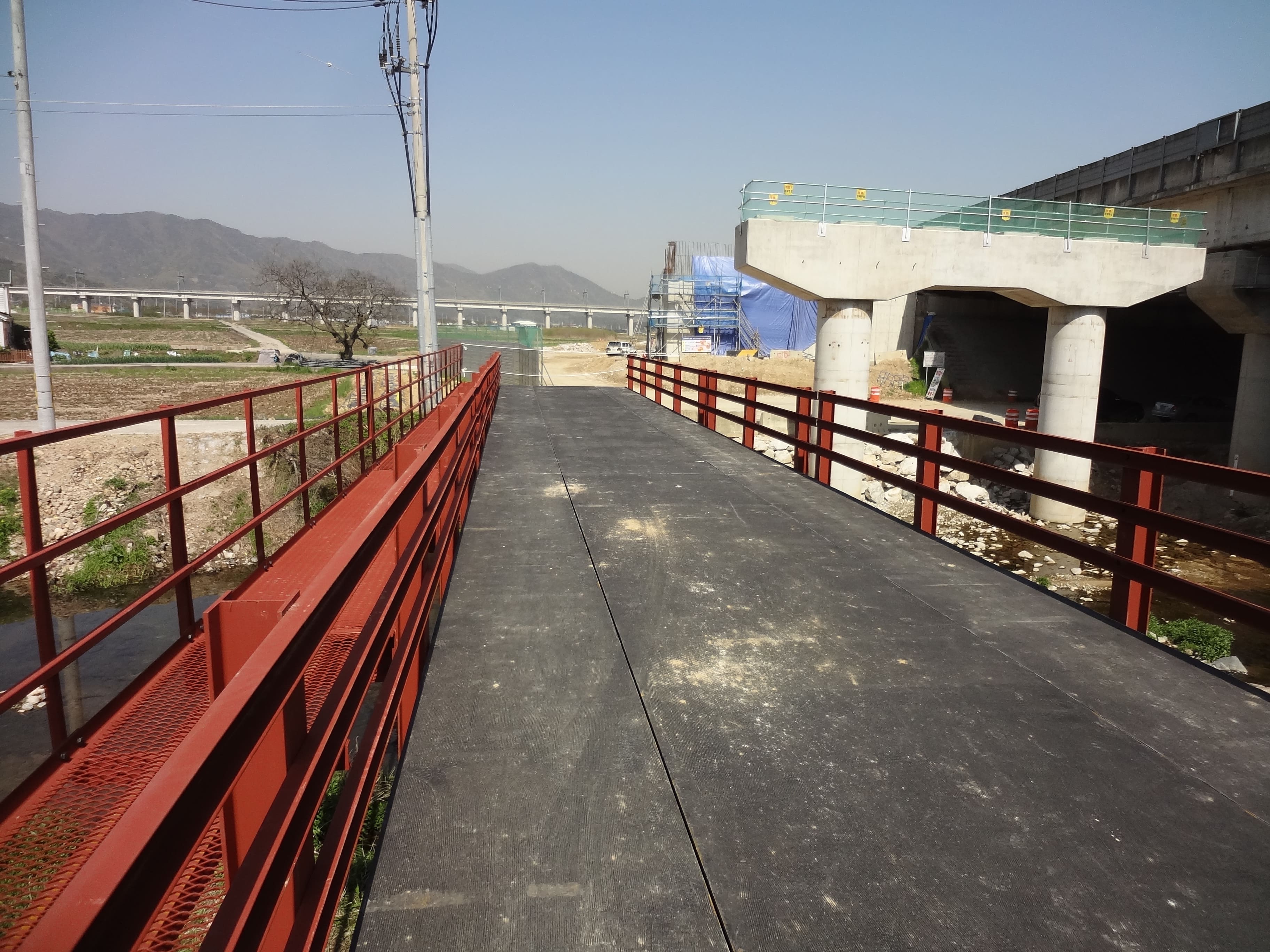

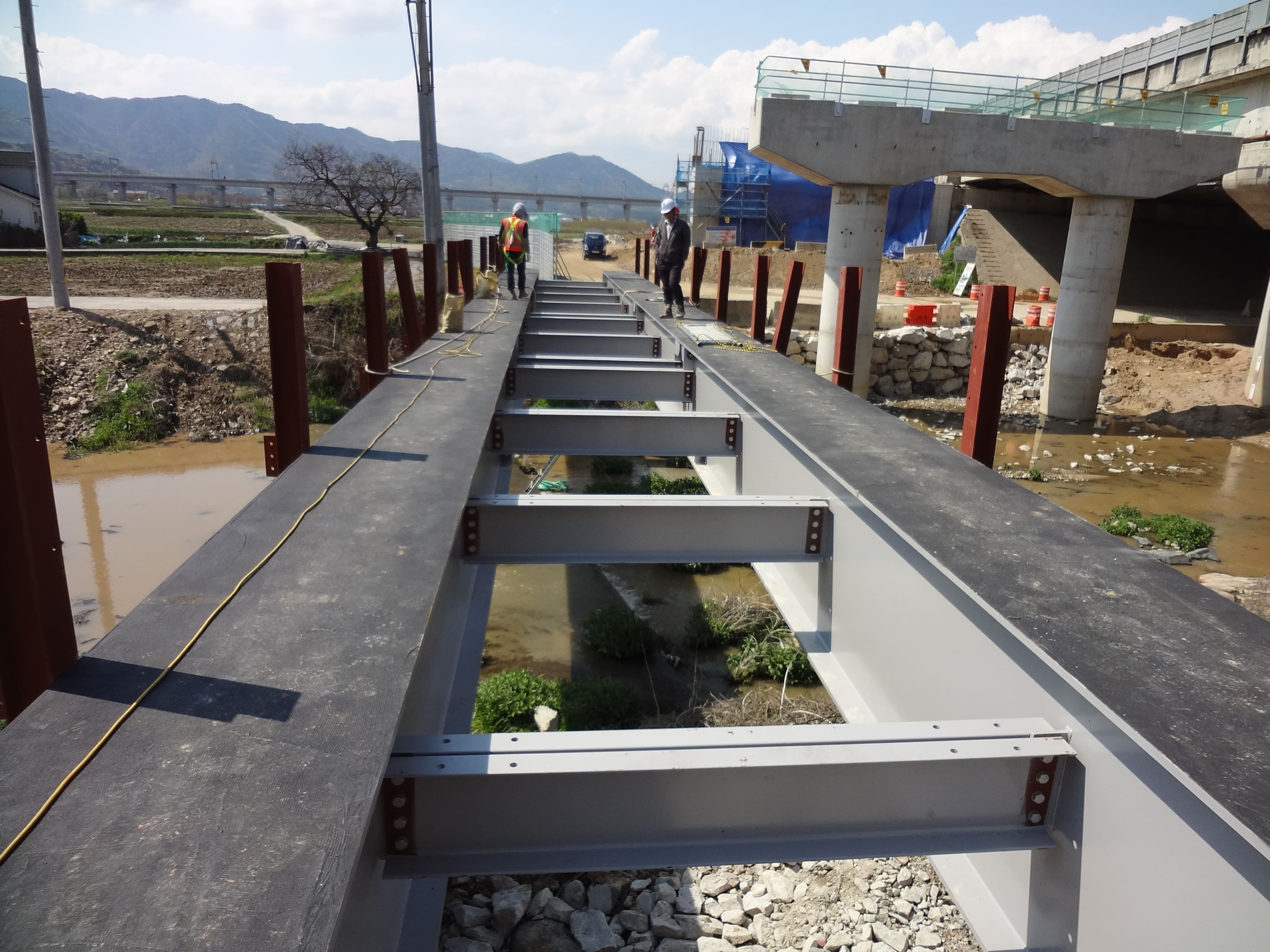

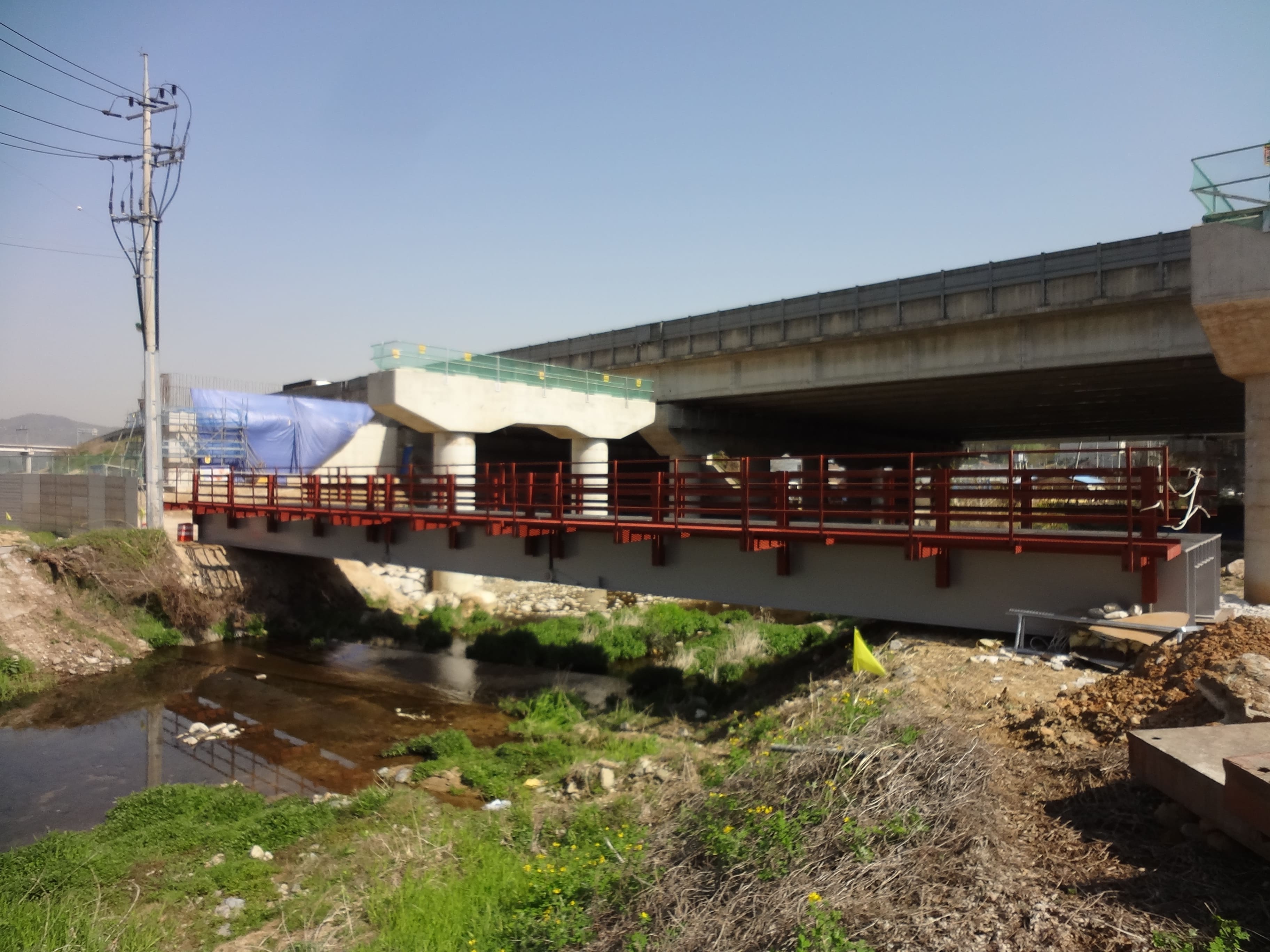

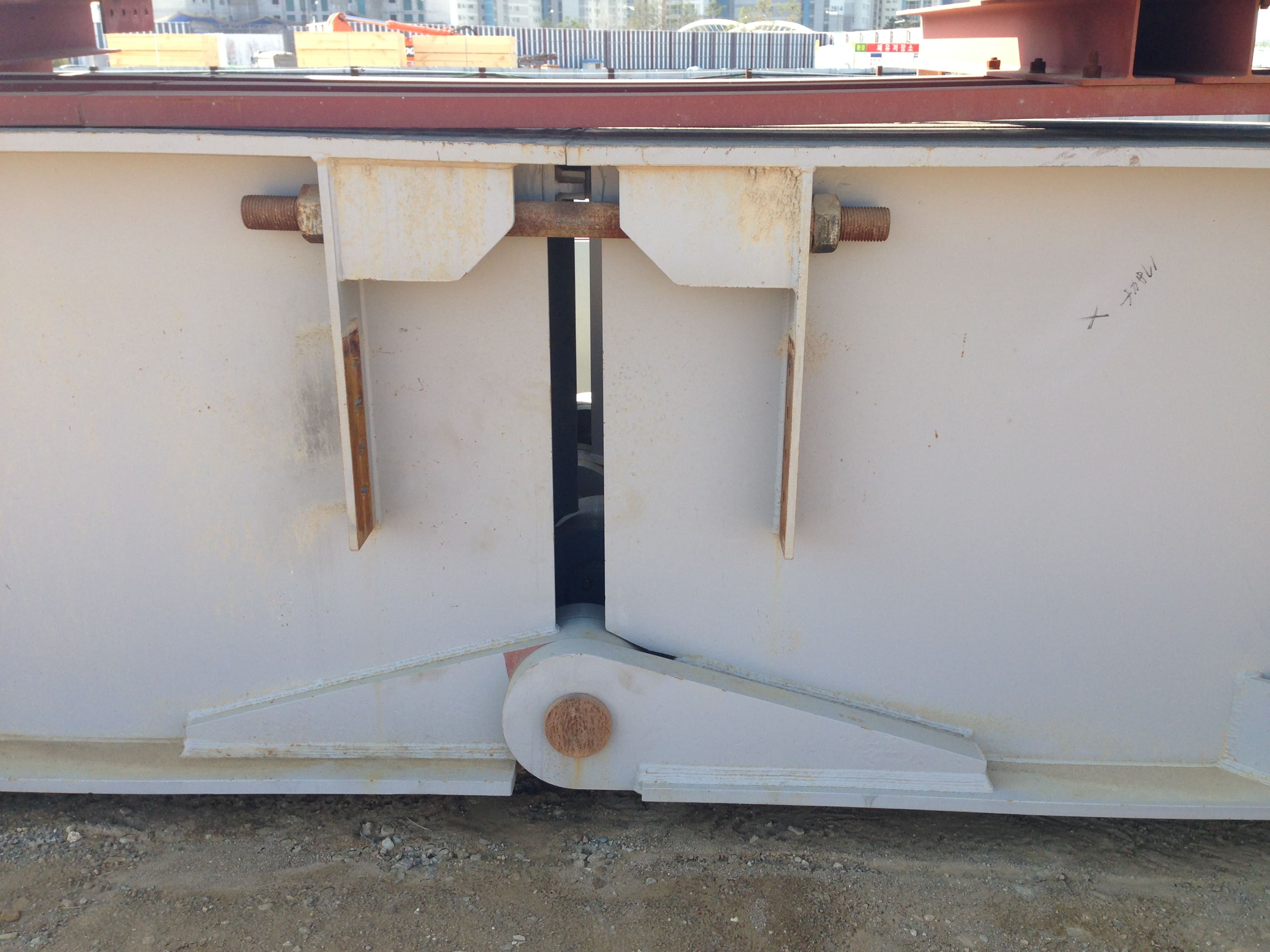

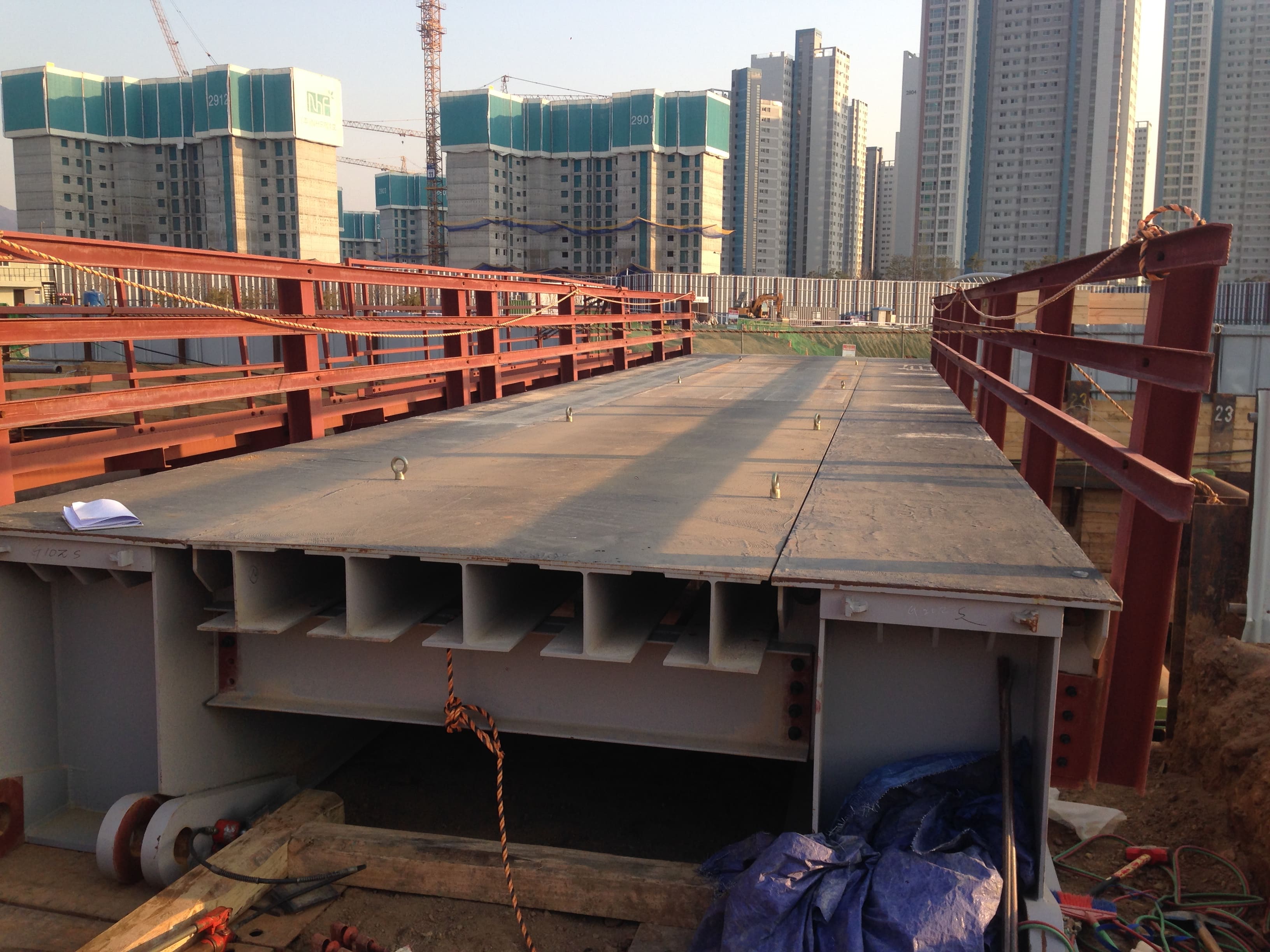

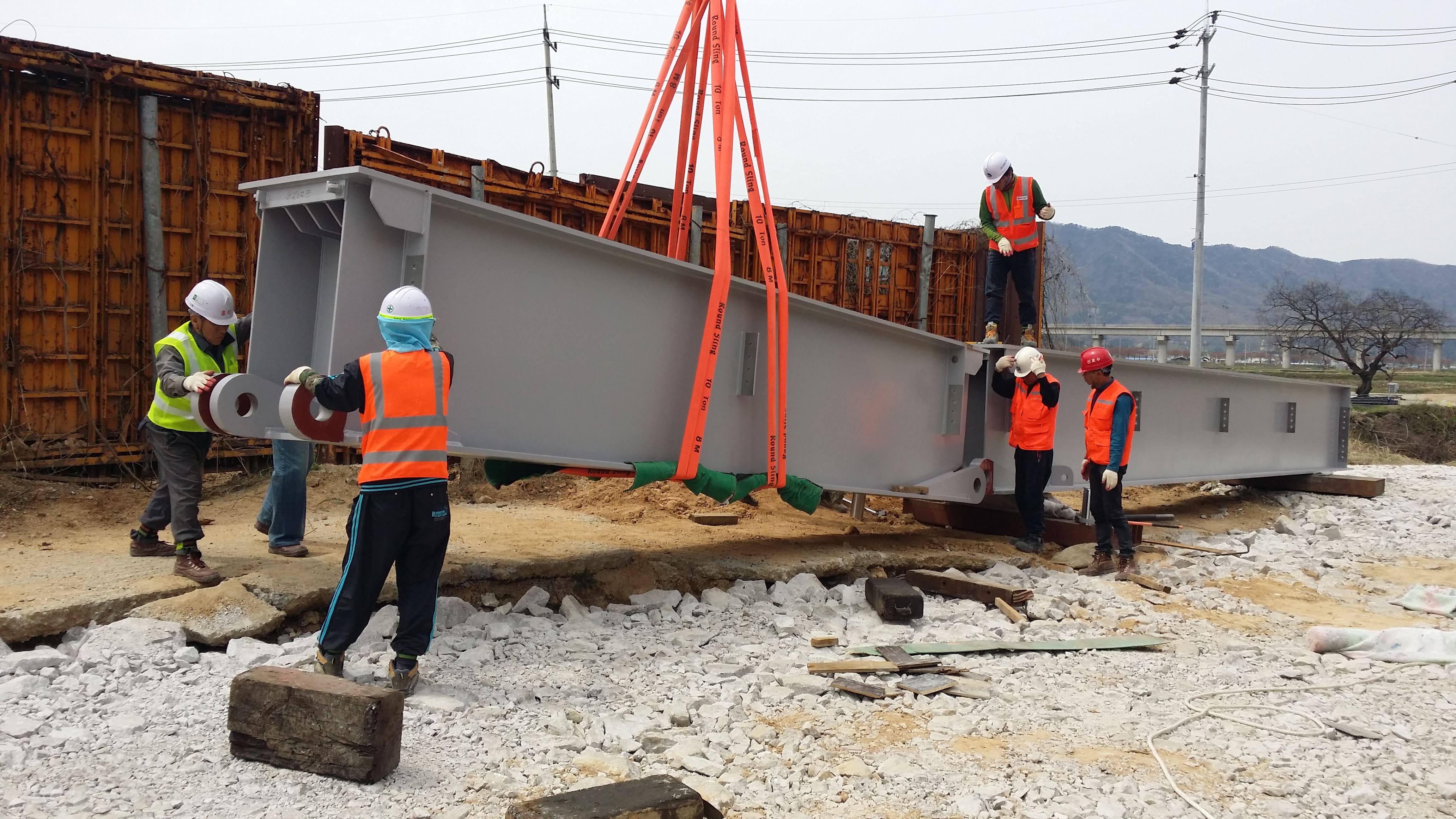

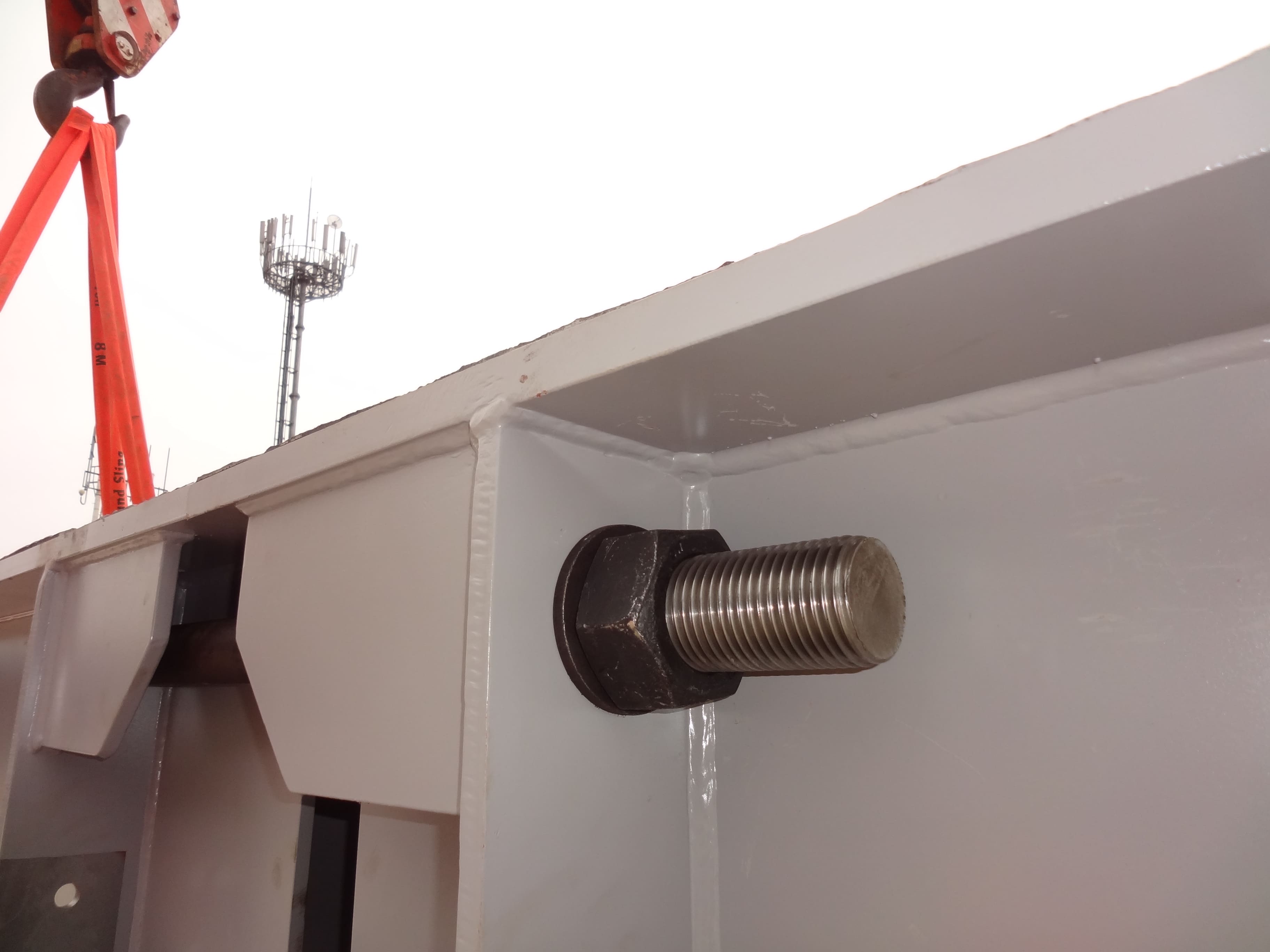

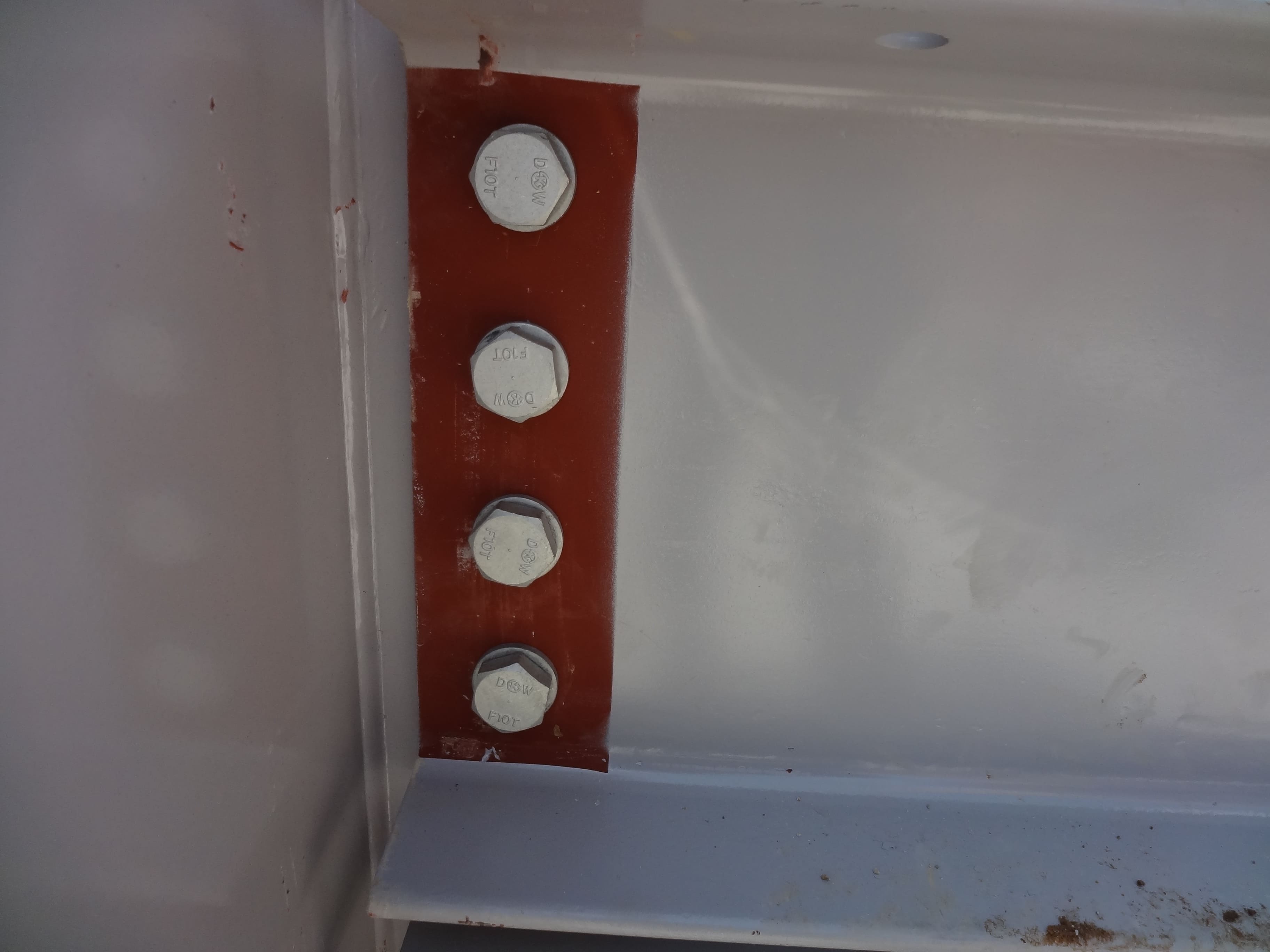

시공 사례
클릭하여 확대
클릭하여 확대
클릭하여 확대
클릭하여 확대
클릭하여 확대
클릭하여 확대
클릭하여 확대
클릭하여 확대
클릭하여 확대
자주 묻는 질문
Union Bridge 공법이란 무엇인가요?
Union Bridge 공법(Union Bridge Method)은 공장 제작된 BOX형 분절 거더(세그먼트)를 링크 플레이트와 스터드 볼트 핀으로 일체 결합해 급속 시공하는 가교 공법입니다. 설치·해체가 빠르고 확장성이 우수해 임시 가설 교량, 복공판 겸용 가설 교량, 긴급 복구 교량, 영구 교량까지 활용됩니다.
Union Bridge 공법은 어떤 현장에 적합한가요?
빠른 설치·해체가 필요한 임시 가설 교량, 복공판 겸용 가설 교량, 재해·긴급 복구 현장, 공기 단축이 중요한 현장에 적합합니다.
기술 사양
특장점
주요 특징
- Union Bridge의 모든 부재는 모듈형으로 제작되어, 현장의 지간(스팬), 교량 폭, 하중 조건에 따라 최적의 형태로 조립
- 설치와 철거가 간편하고 공정 속도가 빨라 긴급 복구용 교량, 임시 교량, 공사용 가교 등 긴급성과 이동성이 요구되는 현장에 최적화된 공법
- 바닥판은 현장 타설 콘크리트, 프리캐스트 콘크리트, 또는 미끄럼 방지 처리가 된 강재 데크 등 다양한 방식으로 설치가 가능
장점
- 모듈식 구조로 설계된 Union Bridge는 교량의 폭 확장이나 지간 연장이 용이하여, 향후 확장 계획이 있는 프로젝트에도 적합
- 모든 연결은 핀 또는 볼트 체결 방식으로 구성되어, 현장 용접 없이도 간단한 전동 공구만으로 조립이 가능하므로 시공성이 우수
- 설치 및 해체가 쉬운 모듈 구조로, 가설 교량으로 활용 시 전체 공사비를 절감할 수 있으며, 공사 기간 또한 획기적으로 단축 가능
Union Bridge 시공순서

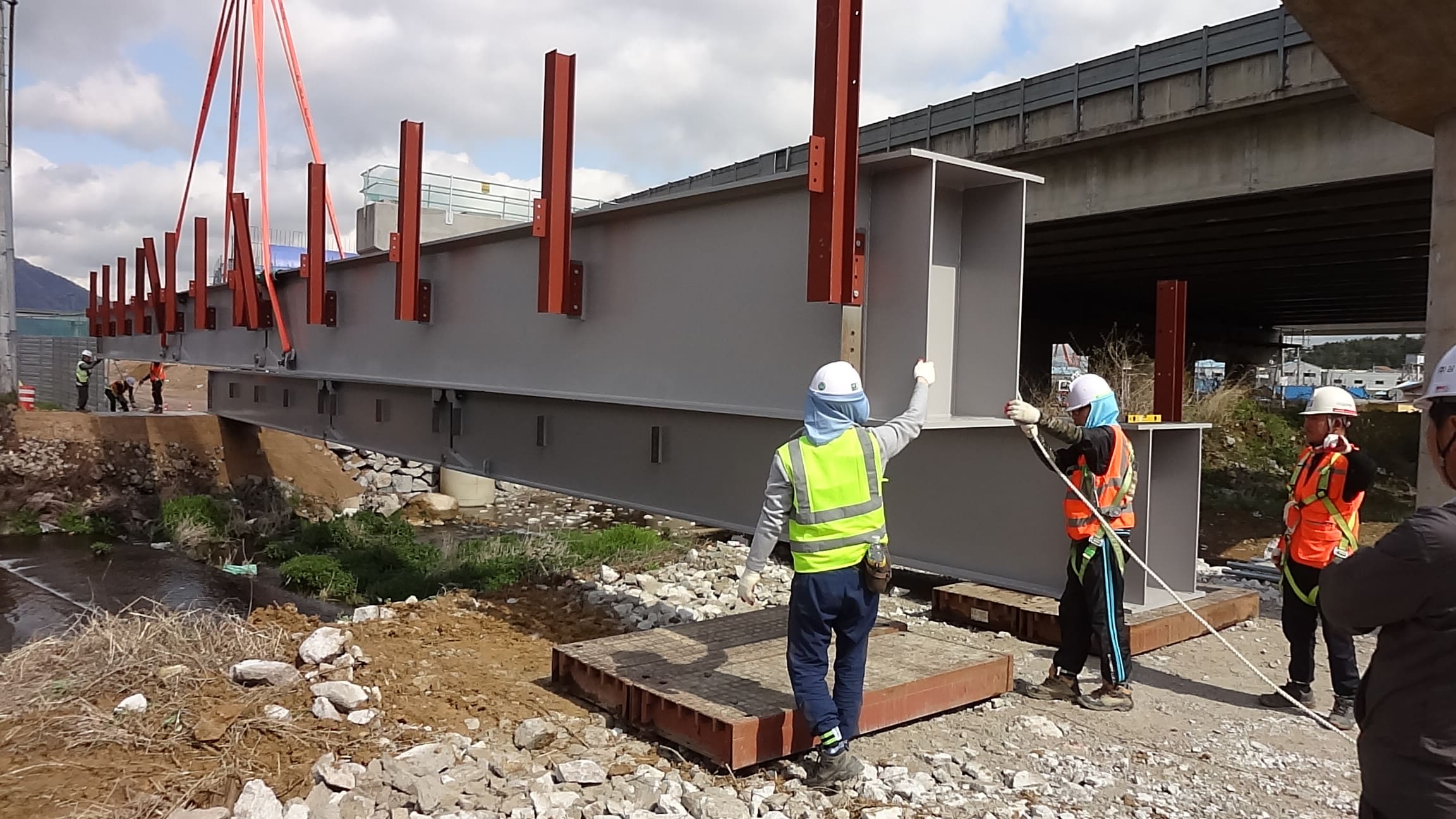

- 시공 1

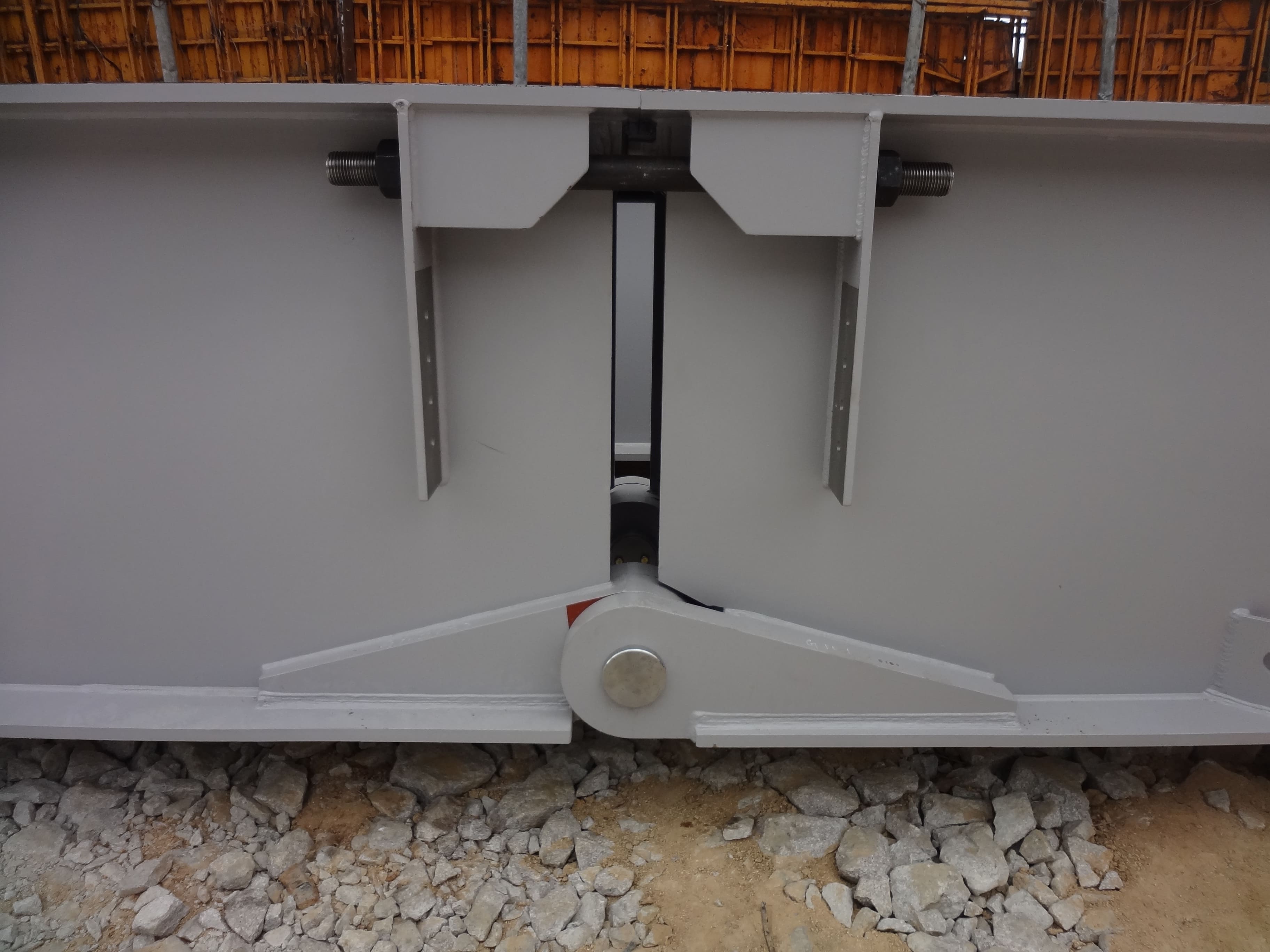

주형 조립 - 시공 2

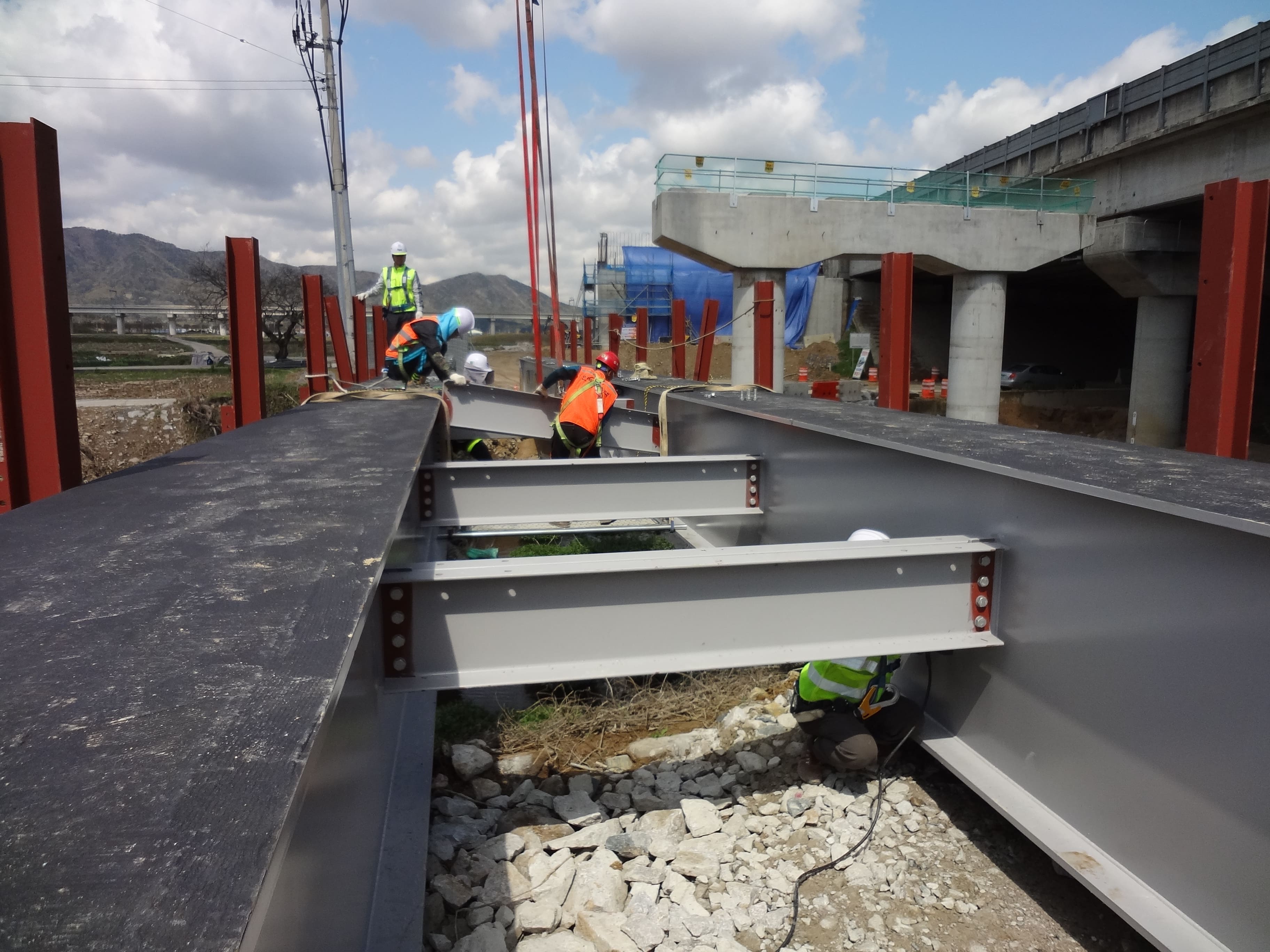

주형 연결 - 시공 3

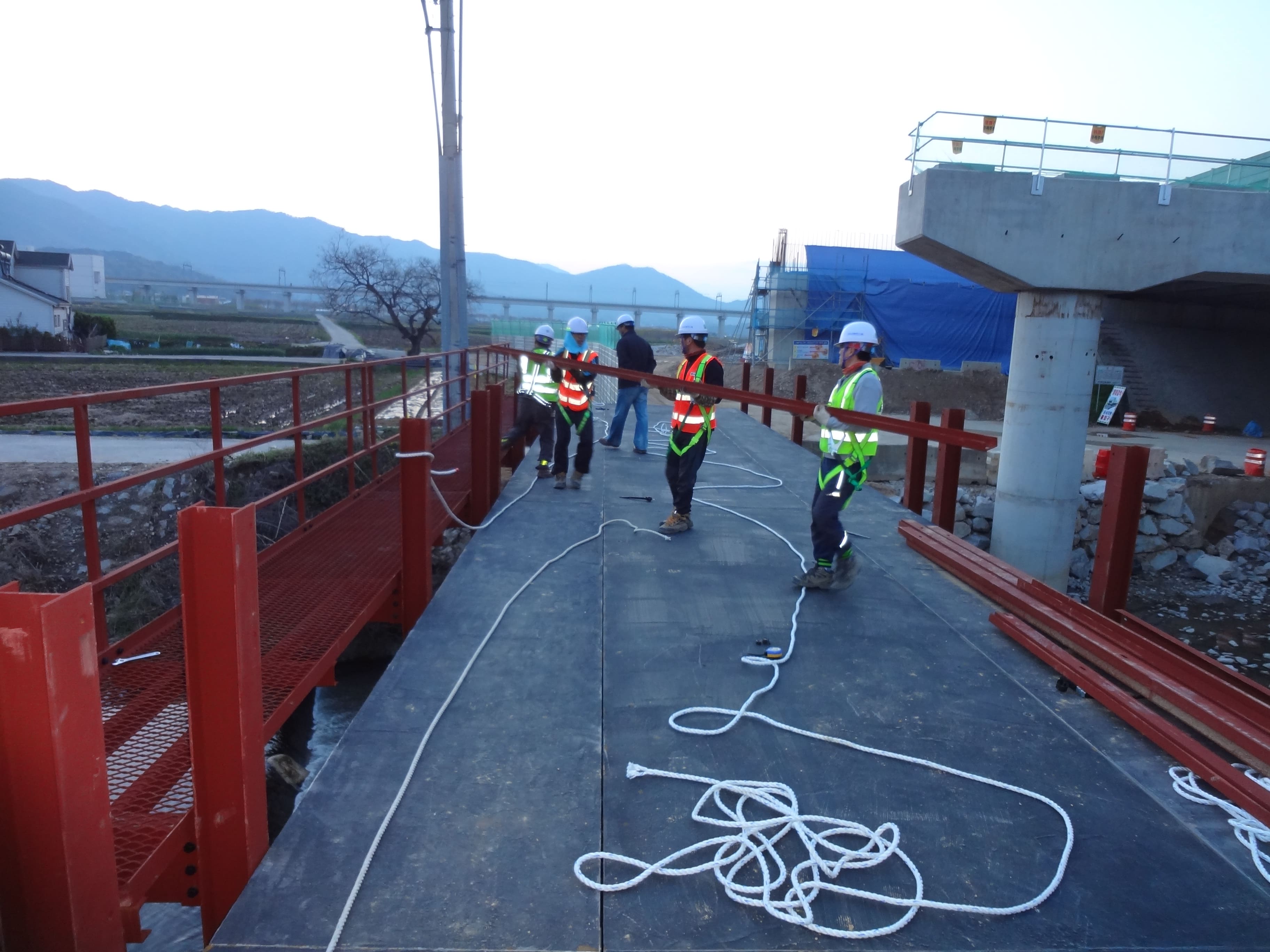

주형 가로보 설치 - 시공 4
상판 및 난간설치
