PSF 공법
Precast Strip Foundation Method
공법 개요
주철근과 배력근이 배근된 Semi 프리캐스트 기초를 공장에서 제작하여 현장 운반하고, 프리캐스트 기초위에 벽체를 거치하여 구조물을 완성하는 공법 프리케스트 기초의 규격은 완성계 구조물의 규격 및 하중 크기에 맞춰 제작 가능하며, 프리캐스트 기초의 철근은 Segment와 Segment 연결을 위하여 폐합형으로 제작한다. 공장에서 제작한 부재를 현장에서 거치·접합하는 방식이라 현장 타설을 최소화하며, 무진동·저소음으로 옹벽·급경사면 등 사면 구조물을 시공하는 무진동 옹벽 공법입니다.
주요 특징

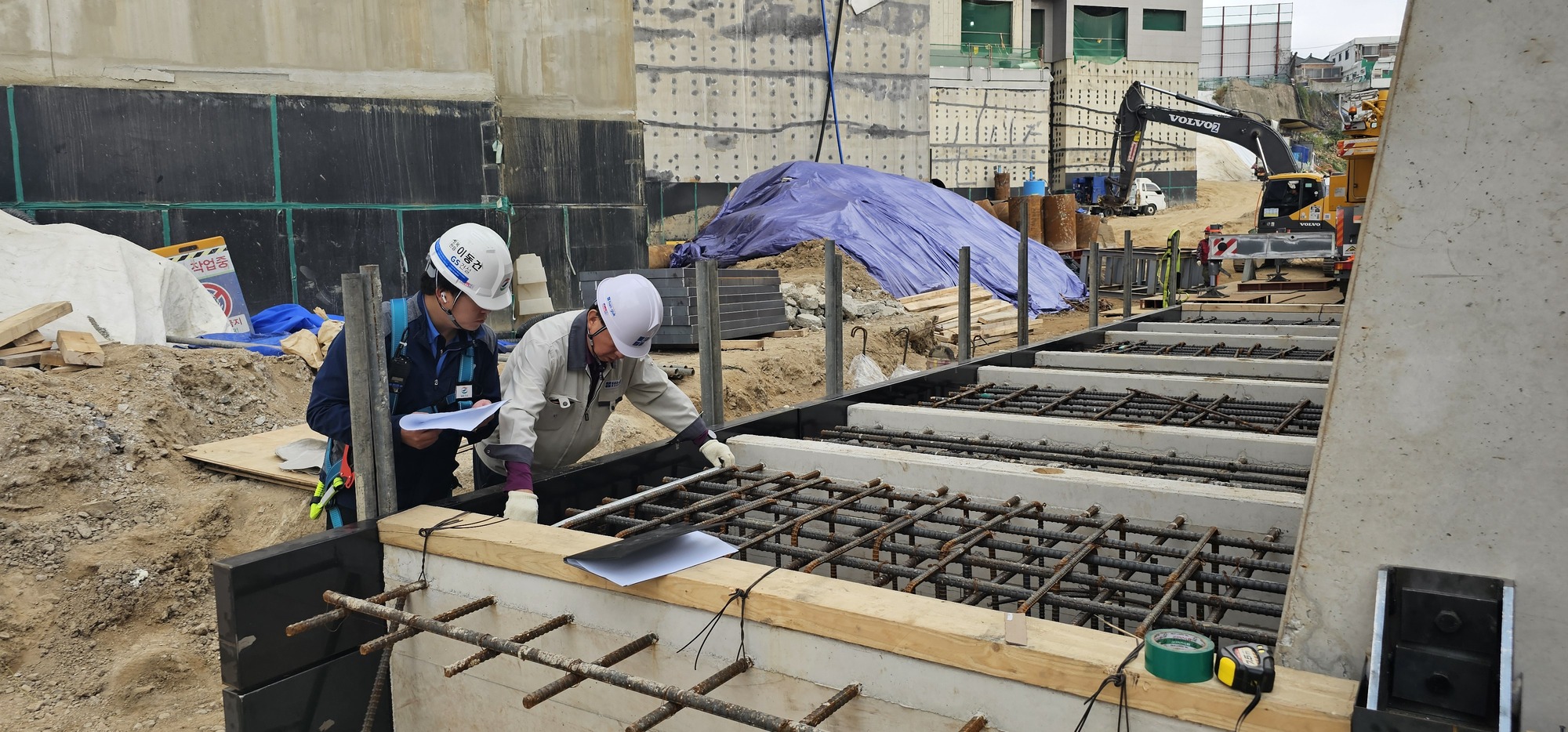

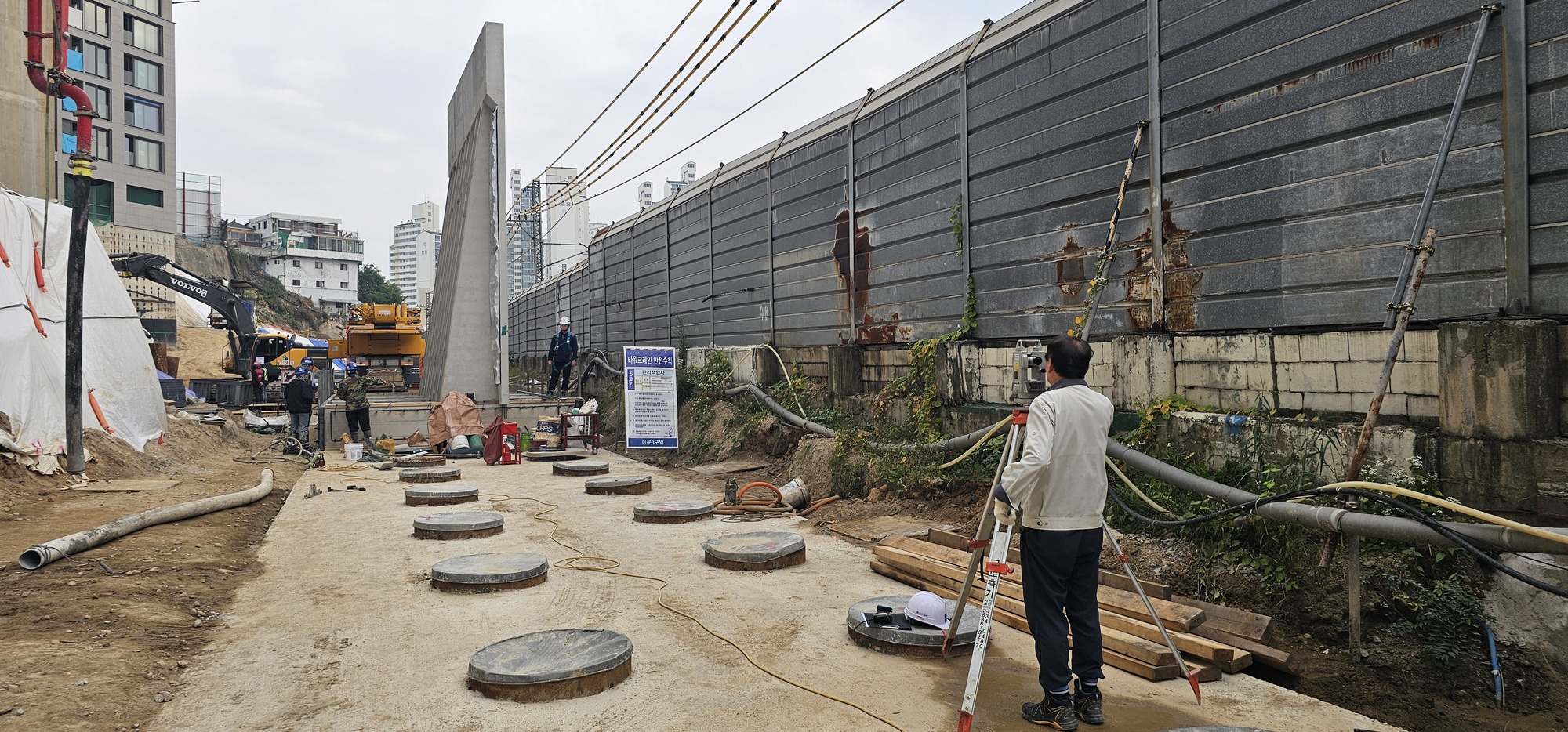

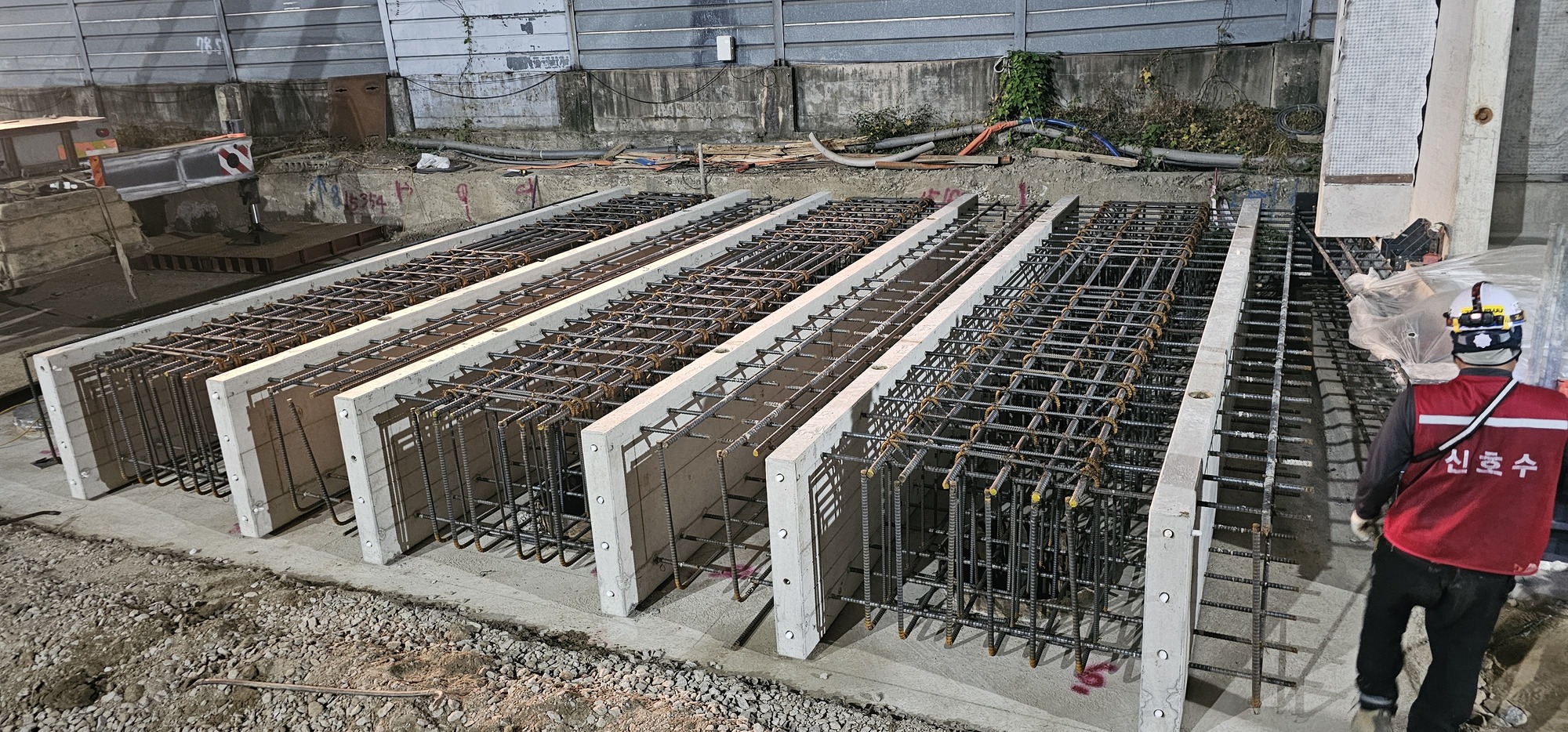

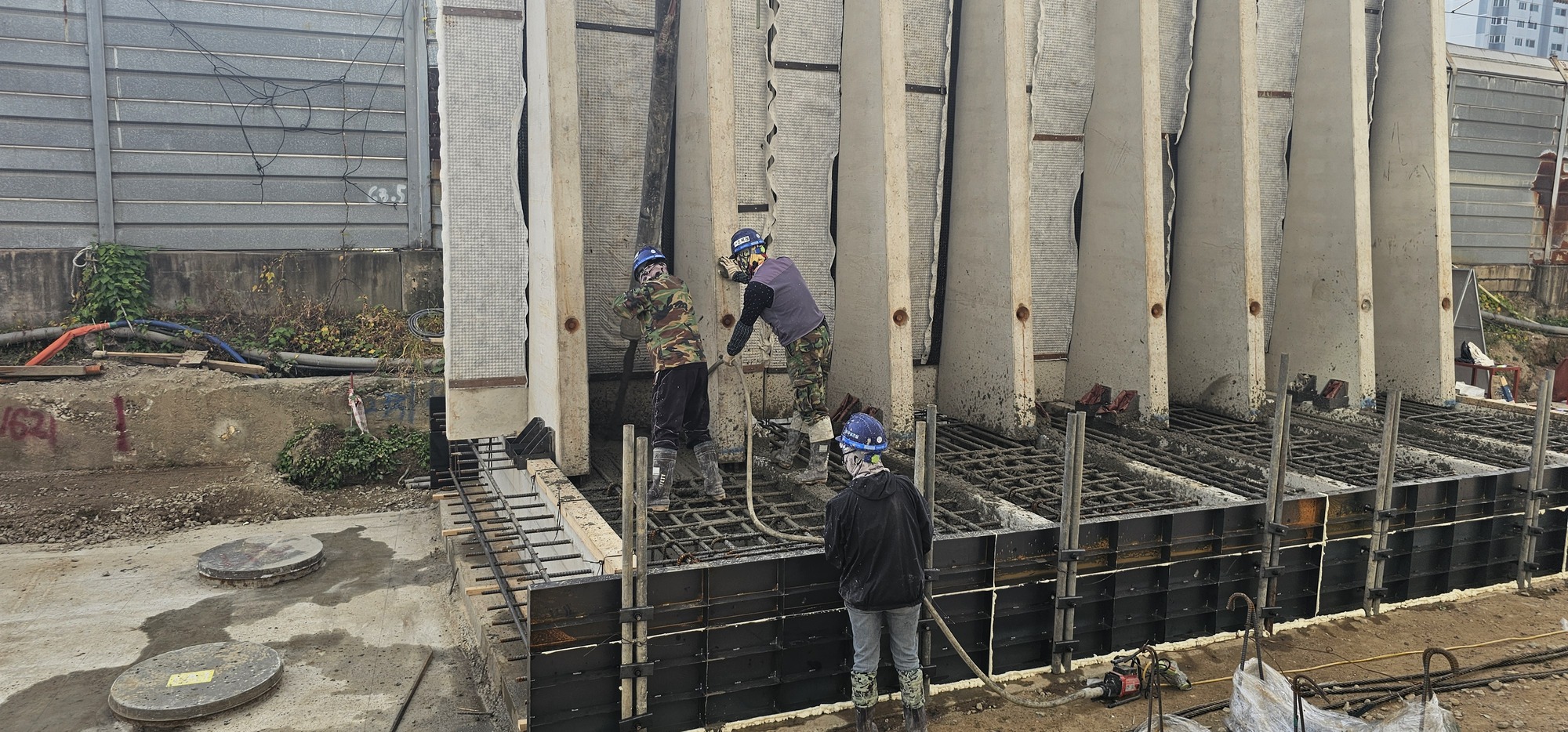

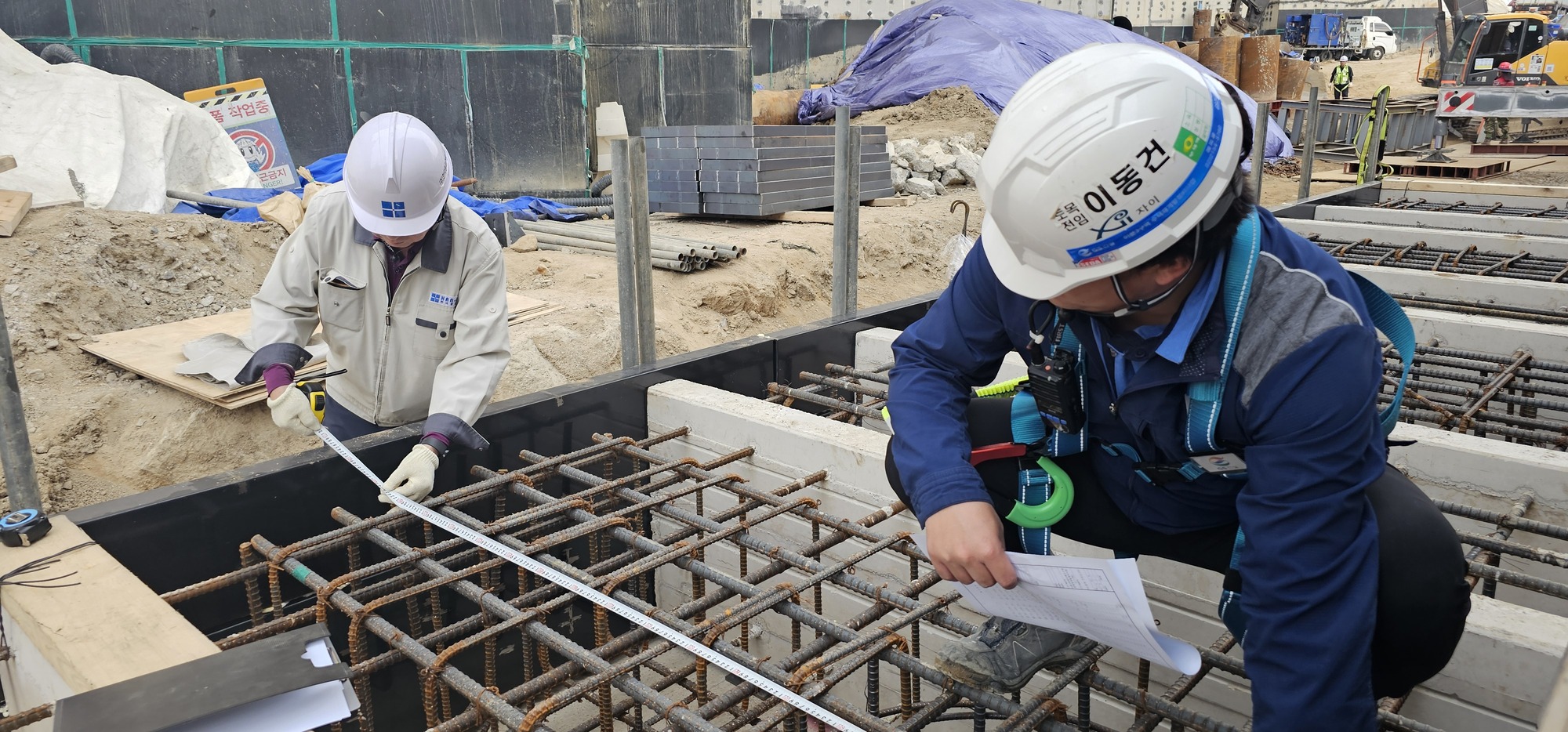

시공 사례
자주 묻는 질문
PSF 공법이란 무엇인가요?
PSF 공법(Precast Strip Foundation Method)은 Semi 프리캐스트 기초 부재를 공장에서 제작해 현장에 거치·접합하여 구조물을 완성하는 범용 접합형 PC 공법입니다. 급경사면·배면 사면까지 시공이 가능하며, 현장 타설을 최소화해 공기 단축과 품질 확보에 유리합니다. 대산시빌테크날러지가 급경사면 최초 시공을 완료한 공법입니다.
PSF 공법은 옹벽·사면 시공에 적용할 수 있나요?
네. PSF 공법은 배면 사면까지 프리캐스트 부재로 일체 시공이 가능해 옹벽·급경사면 기초 등 사면 구조물에 적합합니다. 공장 제작 부재를 현장에서 거치·접합하므로 진동을 최소화하며, 협소하거나 접근이 어려운 사면 현장에서도 적용할 수 있습니다.
기술 사양
특장점
주요 특징
- PSF 공법은 기초 PC콘크리트량을 최소화하고 상부구조물 연결을 위하여 철근망에 최소한의 콘크리트를 타설 제작한 PCSTRIP 기초를 이용한 PC 구조물 연결공법
장점
- 대형 기초구조물의 경제적 제작 가능
- 별도의 연결장치 없이 상부구조물 연결 가능
- 시공이 간편하고 시공속도가 빠름
- 다양한 구조물에 적용이 가능(옹벽, 박스, 기둥, 지하주차장, 물류센터 등)
- 현장타설공법과 동일한 연결구조 : 구조적 성능(내진성능) 우수
공법 비교
| 구분 | PSF 공법 | 현장타설공법 |
|---|---|---|
| 공법특징 |
|
|
| 장단점 |
|
|
| 공기 | 2일 / 20m당 (설치 기준) | 1.5개월 / 20m당 (설치 기준) |

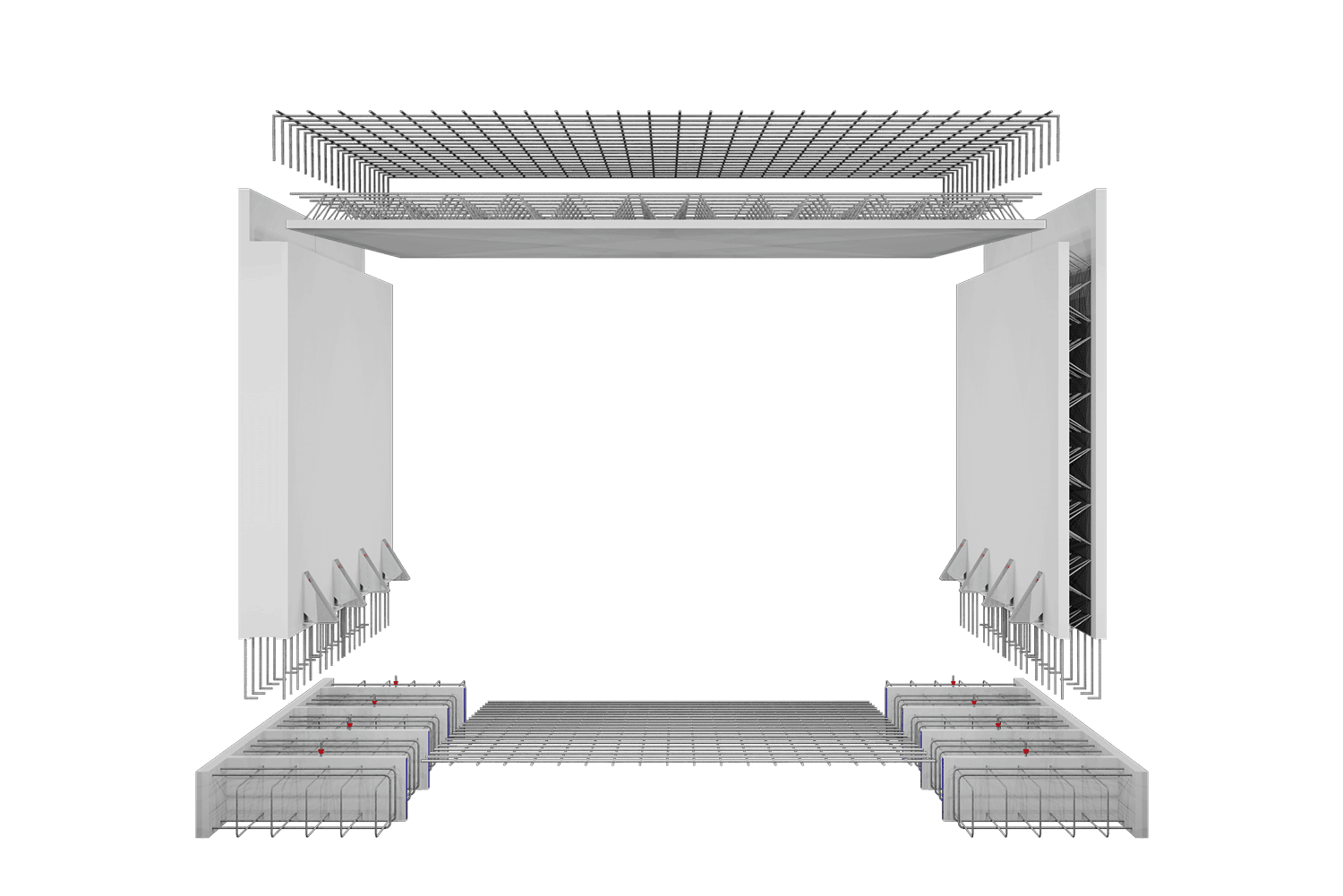

PSF 공법을 활용한 구조물 형성
프리캐스트 기초의 규격은 완성계 구조물의 규격 및 하중 크기에 맞춰 제작 가능 지하주차장, 용백, 지하차도, 저류조 등 라멘 구조물 시공 가능 기초(Strip)와 프리캐스트 부재의 강결 구조로 구조적 안전성 확보
- 주철근과 배력철근이 배근된 프리캐스트 기초를 공장에서 제작↓
- 현장 운반↓
- 프리캐스트 기초 위에 벽체를 거치↓
- 현장 타설을 통한 연결부위 강결 시공
PSF공법 시공순서

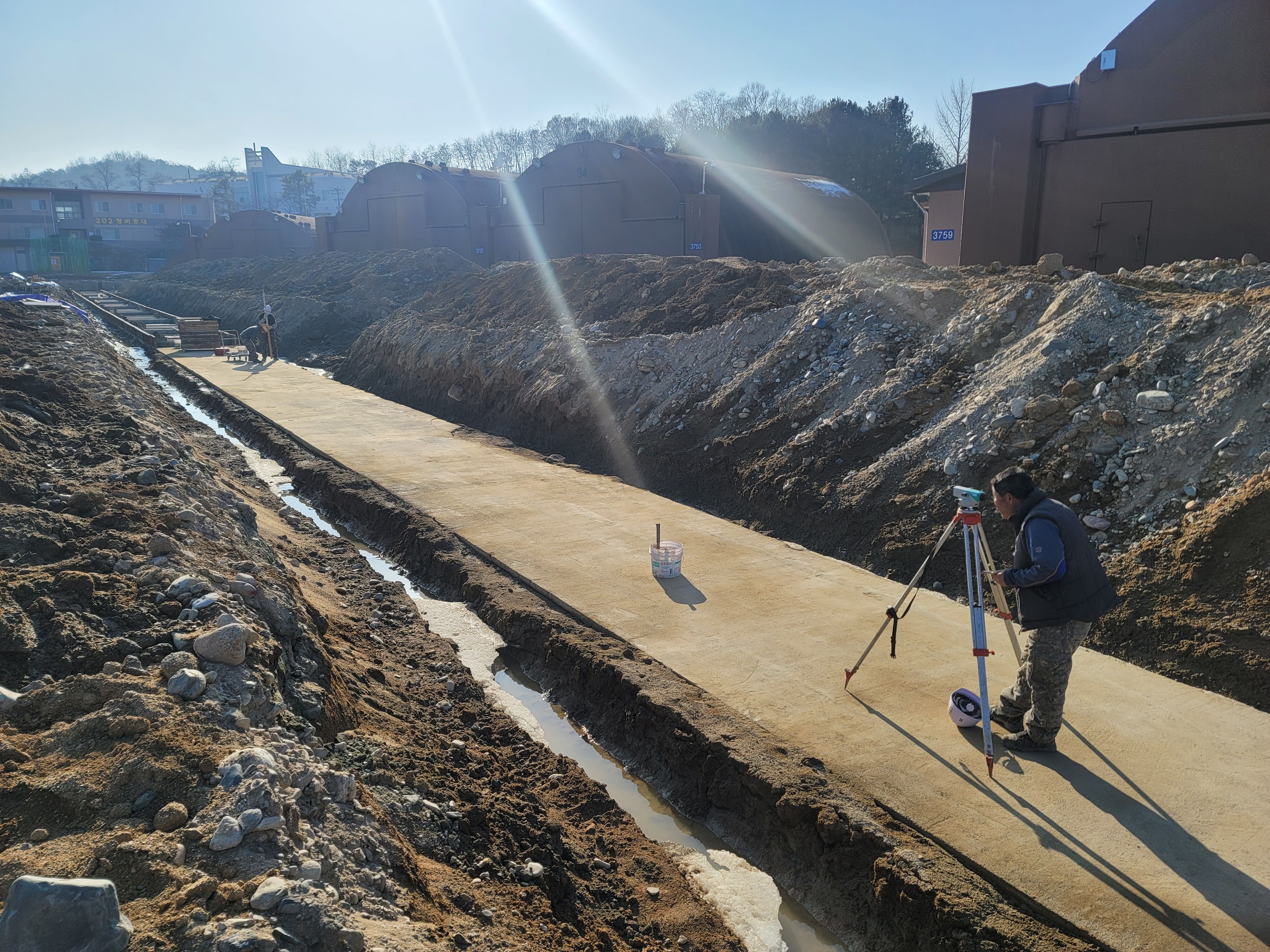

- 버림콘크리트 타설

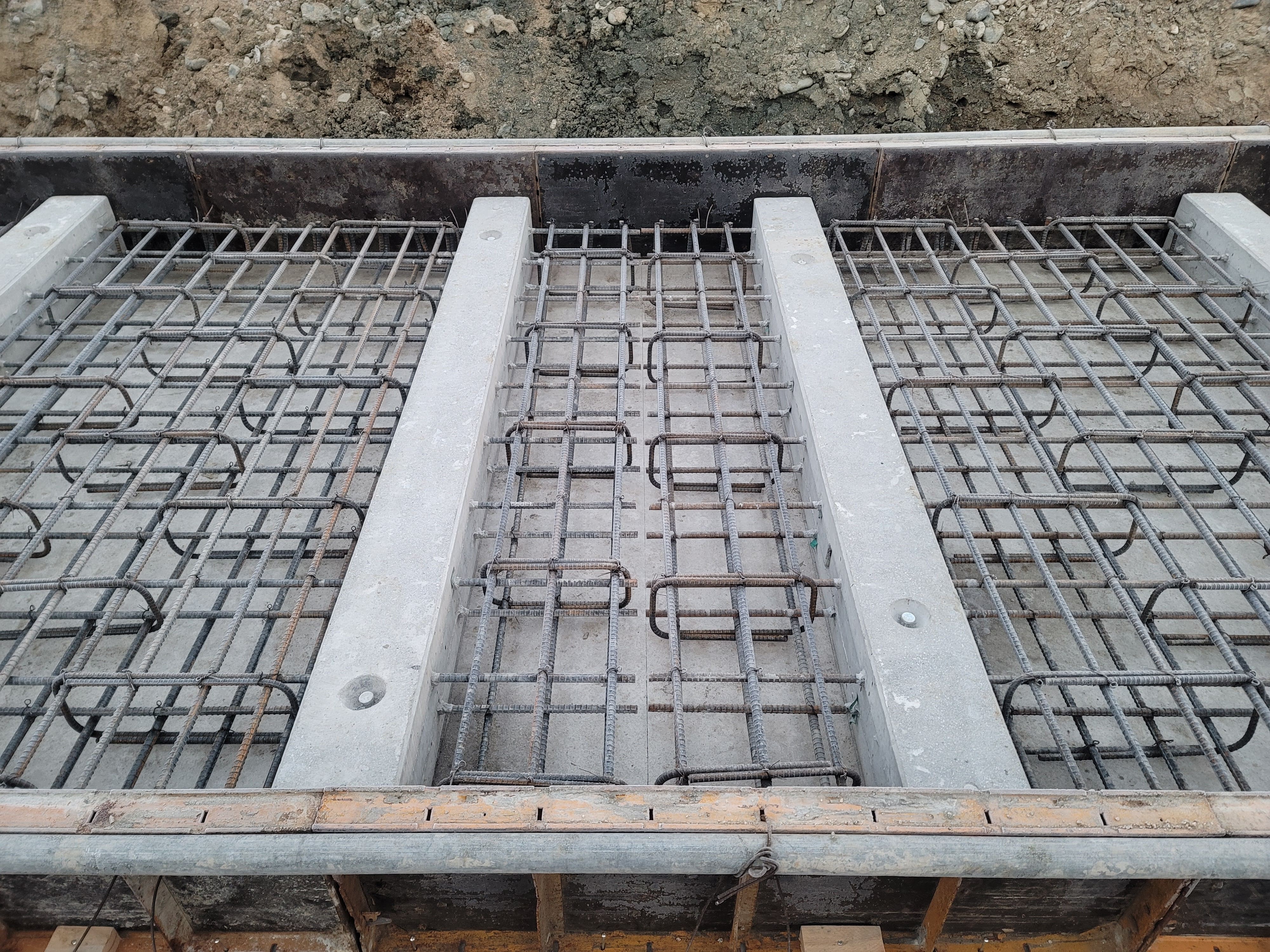

바닥면 정지 후 바닥 평탄화 및 기초 안정을 위해 비구조용 콘크리트를 먼저 타설합니다. - Strip 기초 설치
공장에서 사전 제작된 P.C Strip 기초를 설치합니다. - 벽체 설치

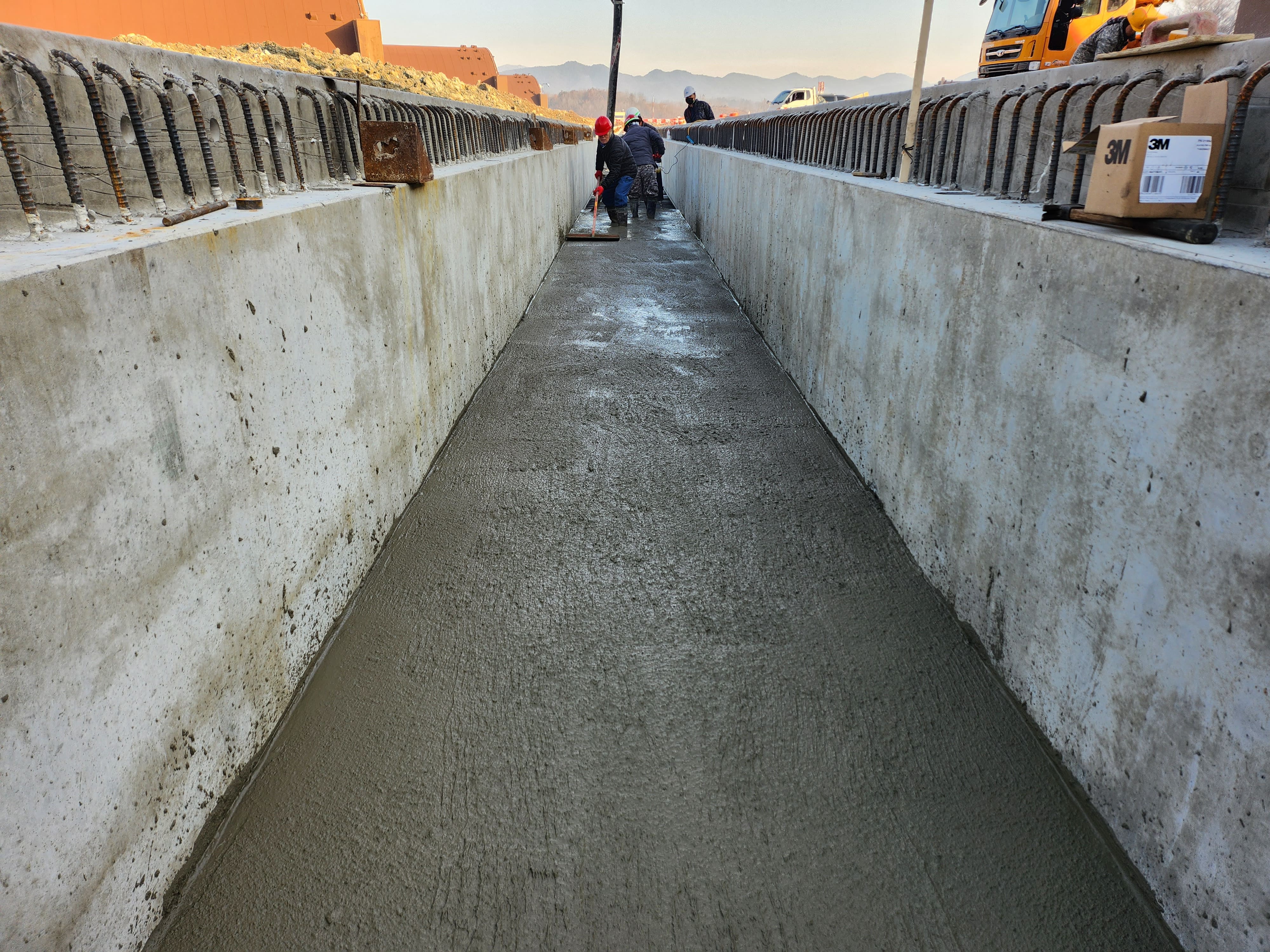

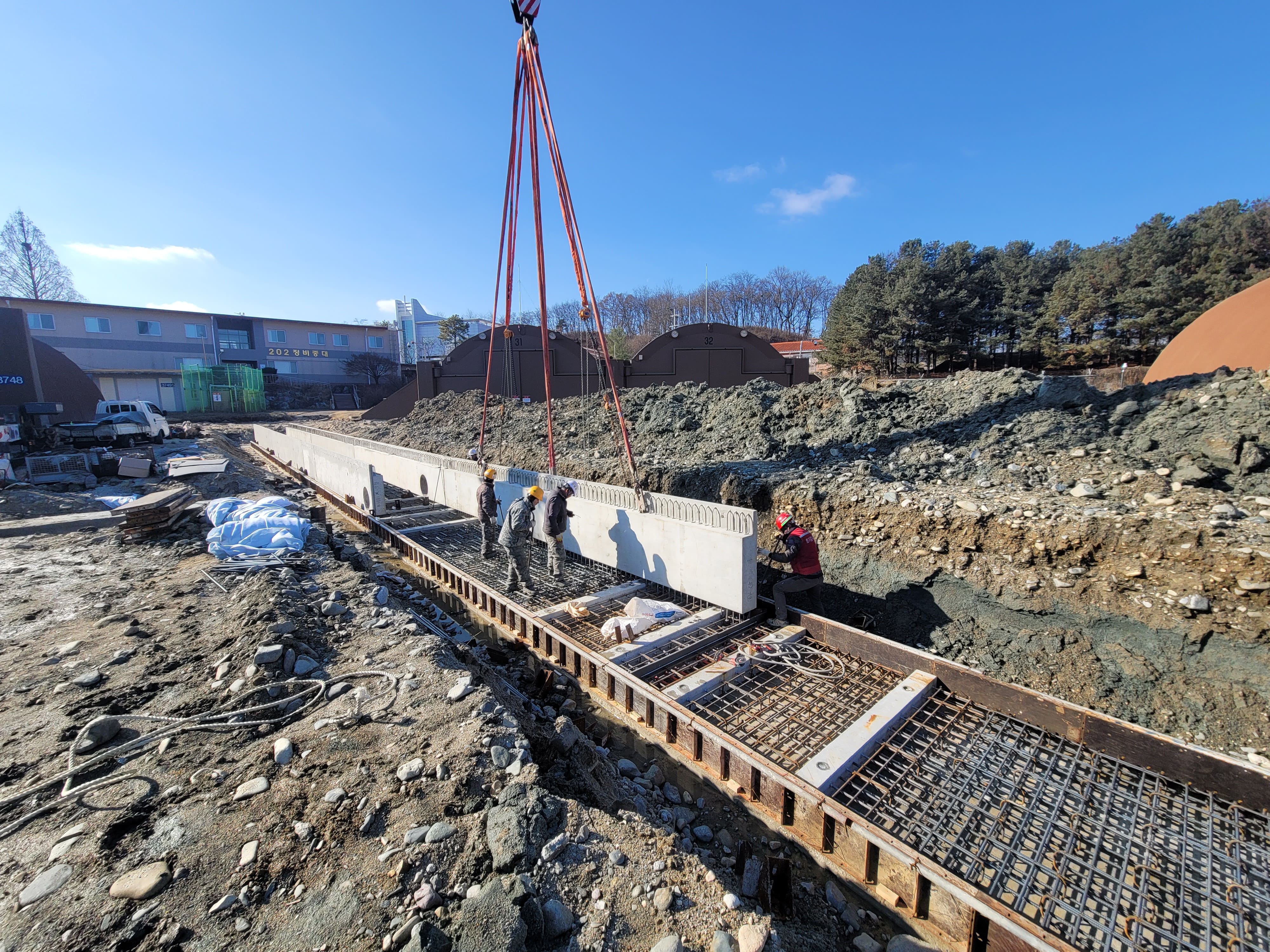

공장에서 사전 제작된 P.C 벽체를 설치합니다. - 하부 슬래브 시공
벽체 내부 바닥은 현장 타설 콘크리트를 타설합니다. - 상부 슬래브 시공

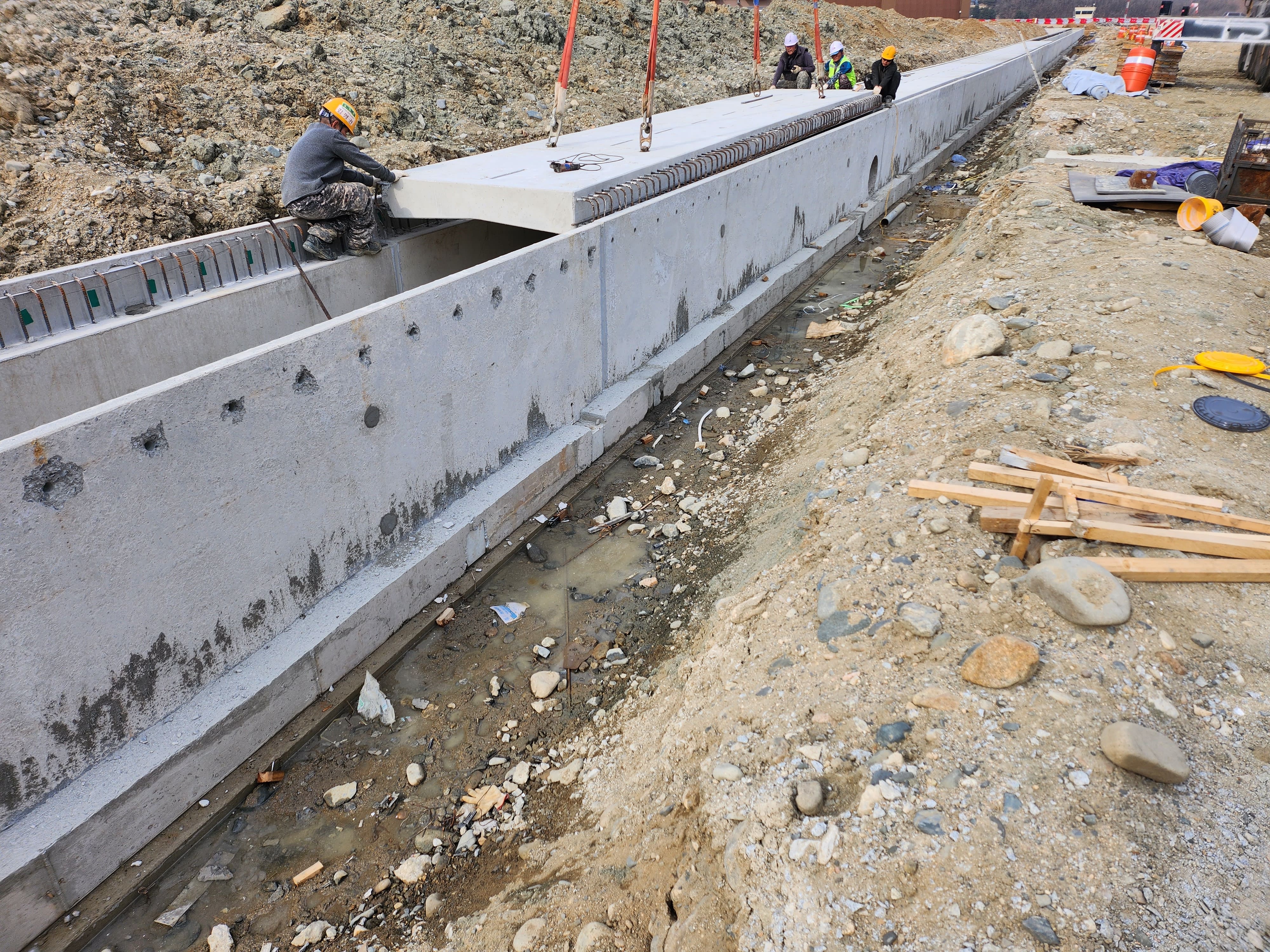

구조물 상부를 덮는 상부 P.C 슬래브를 설치합니다. - 완공

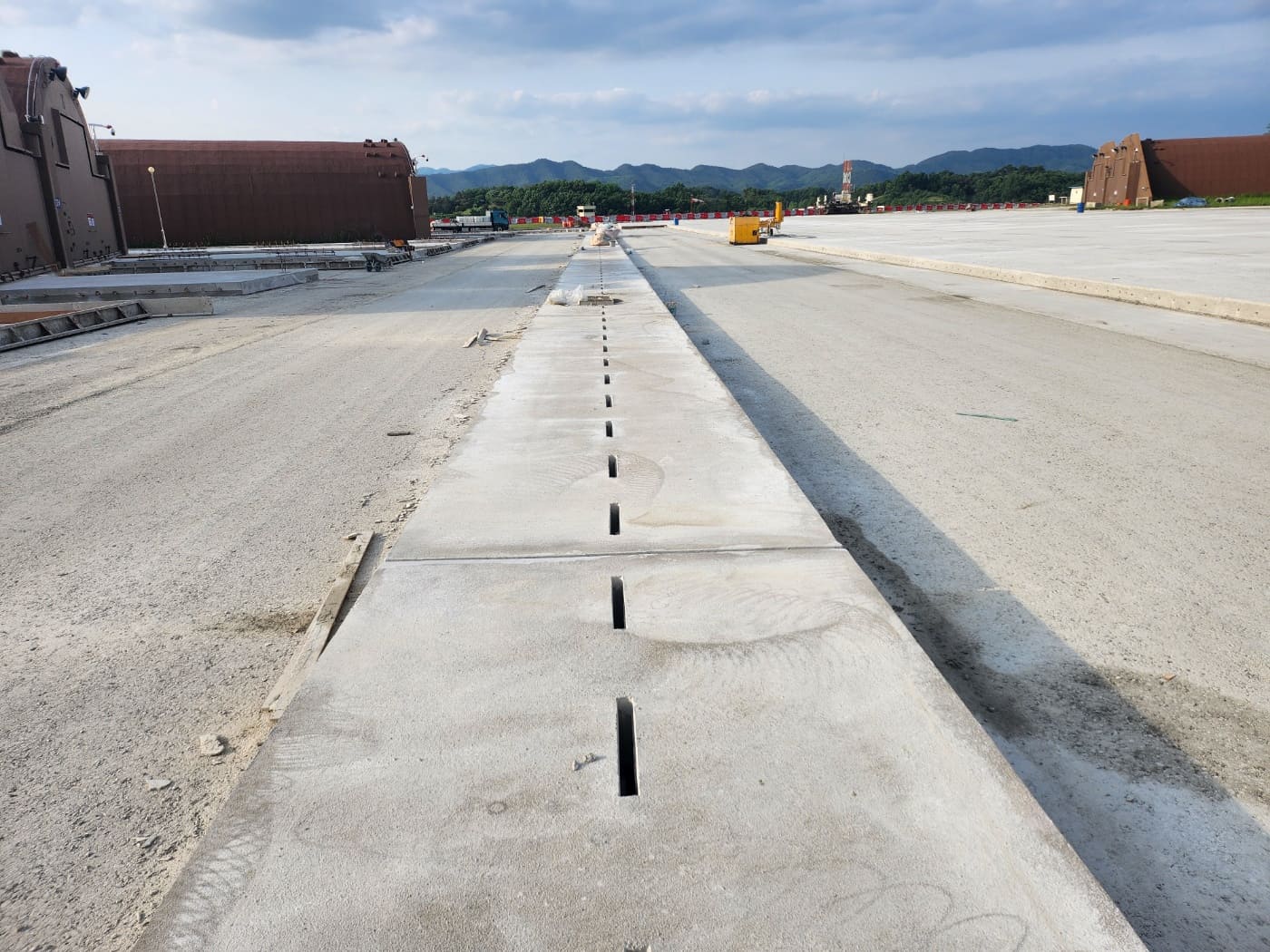

모든 구조물 설치가 완료되고, 조인트 마감 및 기타 마무리 작업까지 완료합니다.
프로젝트
신갈~수지간 도로 확포장공사
.
한강 하류권 3차 공업용수 수수시설 공사
