현장타설 말뚝공법
Geo-Tube CIP 공법
Geo-Tube CIP Method
공법 개요
지하수가 있는 선천공 홀에 Geotube를 삽입한 후 철근망을 넣은 현장타설 말뚝공법으로 콘크리트 W/C를 유지하여 건전하고 치밀한 말뚝 형성이 가능한 공법 지오튜브가 플렉시블한 거푸집 역할을 하여 케이싱 인발 후 콘크리트 손실 및 유실 방지 지하대수층 통과 구간에서도 콘크리트 W/C 유지 가능 지하수위가 높은 현장의 말뚝기초와 주열식 흙막이(secant pile) 등에 적용됩니다.
[특허 제10-1945998호]
주요 특징
플렉시블 거푸집으로 활용하여 콘크리트 W/C 유지
수팽창지수제 적용으로 별도 차수그라우팅 불필요
주열식 secant pile로 벽체 강성·차수성 우수
지층 변화 및 지장물 구간 시공 용이
중첩 시공으로 안정성 확보

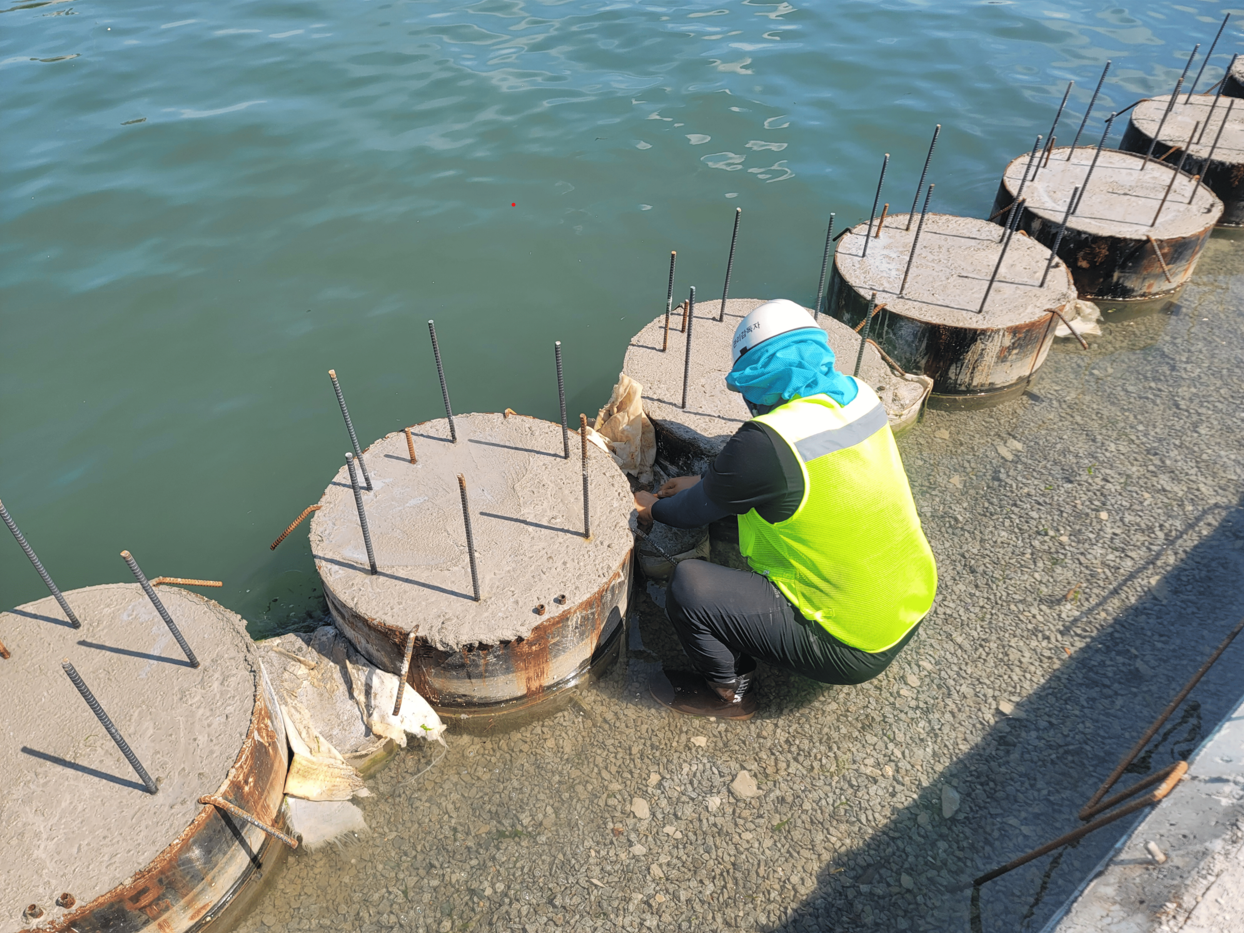

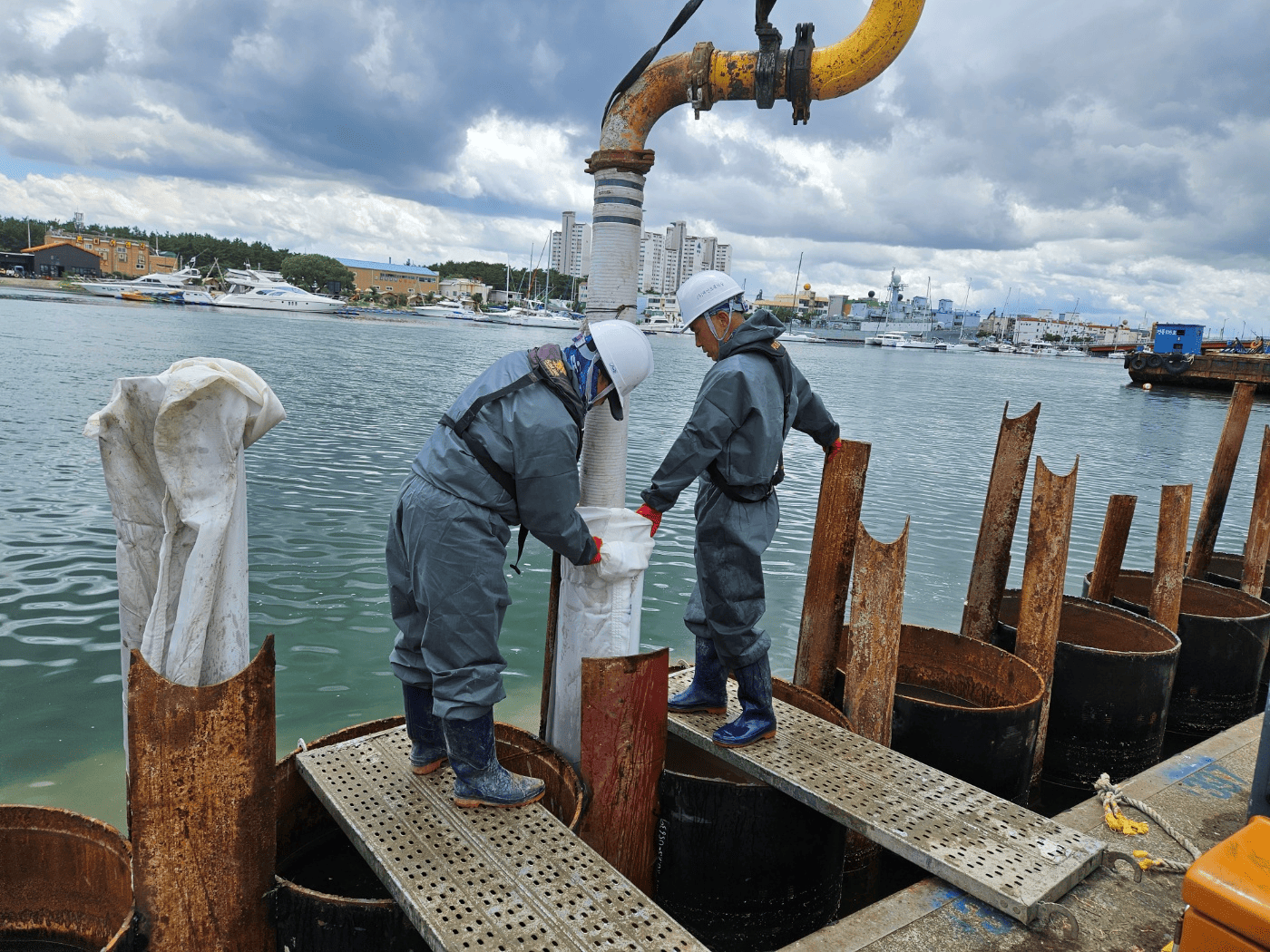

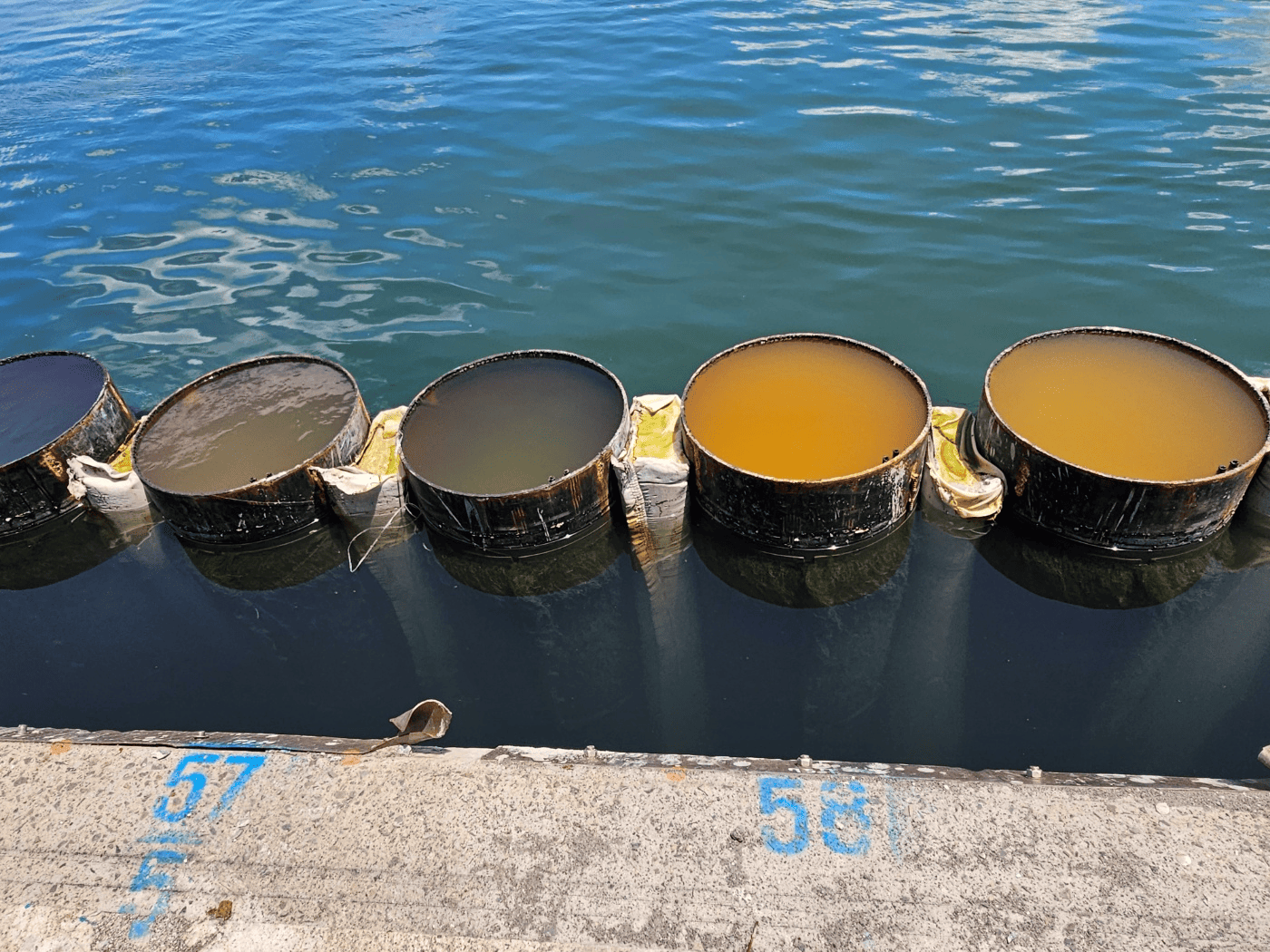

시공 사례
클릭하여 확대
클릭하여 확대
클릭하여 확대
자주 묻는 질문
Geo-Tube CIP 공법이란 무엇인가요?
Geo-Tube CIP 공법(Geo-Tube CIP Method)은 지하수가 있는 선천공 홀에 Geotube를 삽입한 뒤 철근망을 넣어 콘크리트를 타설하는 현장타설 말뚝공법입니다. 콘크리트 물–시멘트비(W/C)를 유지해 지하수 조건에서도 건전하고 치밀한 말뚝을 형성할 수 있습니다.
Geo-Tube CIP 공법은 어떤 경우에 적용하나요?
지하수위가 높아 일반 현장타설 말뚝의 품질 확보가 어려운 현장의 말뚝기초·주열식 흙막이 등에 적용해, 지하수에 의한 콘크리트 품질 저하를 막습니다.
기술 사양
장점
주요 특징
장점
- 건전도·치밀도 우수 Geotube 내 수중타설로 W/C 유지되어 말뚝 건전도 확보
- 차수성 탁월 수팽창지수제 겹침부 적용으로 별도 그라우팅 불필요
- 시공 안정성 중첩 secant 공법으로 벽체 강성과 차수성 향상

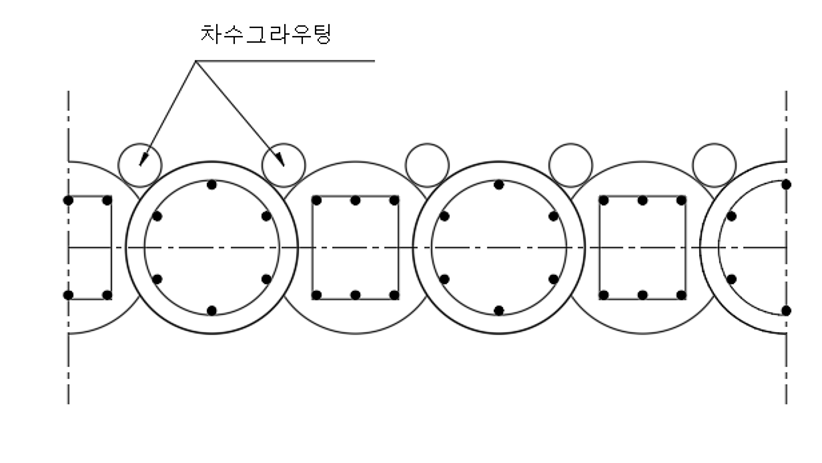

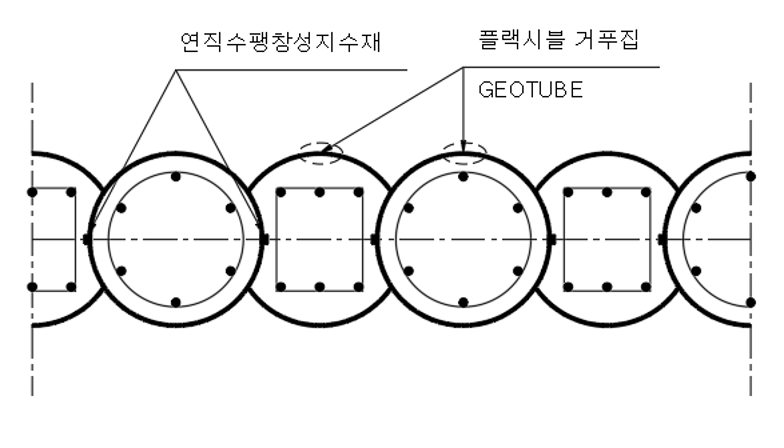

공법 비교
| 구분 | 일반 CIP 공법 | Geo-Tube CIP 공법 |
|---|---|---|
| 개요도 |  |  |
| 공법특징 |
|
|
시공순서
- 안내벽 설치
- 1차말뚝 천공/타설
- 2차말뚝 천공
- 철근건입 및 타설
